（1）ML16CrSiNi长托板螺母、镀锌四角托板螺母、两角小托板螺母，见图6-19。

（2）ML16CrSiNi长托板螺母未热处理金相组织。

ML16CrSiNi长托板螺母未热处理组织为退火组织铁素体＋珠光体，见图6-20。

图6-20 ML16CrSiNi长托板螺母未热处理金相组织，可见变形痕迹

（3）ML16CrSiNi镀锌四角托板螺母金相组织与热处理工艺

A. ML16CrSiNi镀锌四角托板螺母的金相组织。

ML16CrSiNi镀锌四角托板螺母的金相组织为回火索氏体组织，见图6-21。

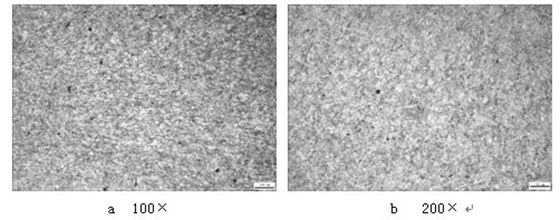

图6-21 ML16CrSiNi长托板螺母淬火回火金相组织

B. 长托板螺母热处理工艺：

淬火：气氛炉 925℃ 40min 油冷

回火：气氛炉 470℃ 90min 水冷

(4) ML16CrSiNi两角小托板螺母未热处理的金相组织

ML16CrSiNi两角小托板螺母未热处理组织为原始退火组织为铁素体＋珠光体，见图6-22。

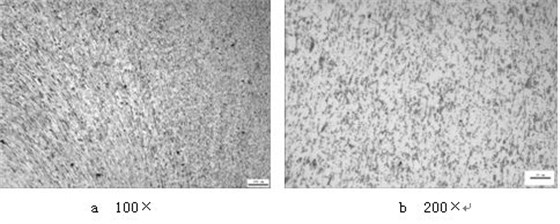

图6-22 ML16CrSiNi长托板螺母未热处理的金相组织，可见变形痕迹
