（1） 1Cr11Ni2W2MoV不锈钢螺母，实物形貌见图6-28。

图6-28 螺母实物形貌

(2) 1Cr11Ni2W2MoV螺母热处理金相组织

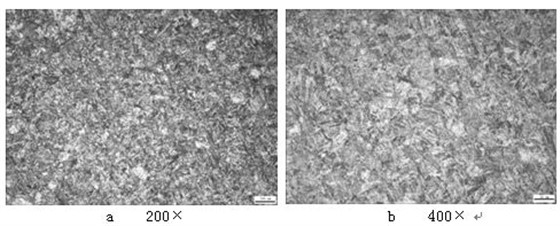

1Cr11Ni2W2MoV螺母调质金相组织为回火索氏体组织，见图6-29。

图6-29 1Cr11Ni2W2MoV螺母淬回火金相组织

螺母热处理工艺：

淬火：真空油淬炉 1000℃ 85 min

回火：真空回火炉 570℃ 2h
