洪慧敏,张珂,金传伟,胡显军

(江苏省(沙钢)钢铁研究院,张家港２１５６２５)

摘　要:采用扫描电子显微镜、透射电子显微镜、布氏硬度计、拉伸试验机等设备对不同温度固溶后Incoloy８２５合金的显微组织、力学性能及耐腐蚀性能等进行了研究.结果表明:当固溶温度在９８０~１０５０℃之间时,合金的晶粒尺寸变化不明显,当固溶温度高于１０５０℃时,晶粒尺寸以较快的速率增大;随着固溶温度的升高,合金的硬度和抗拉强度逐渐降低,伸长率不断增大;晶界析出相主要是由富含铬、钼的M２３C６ 碳化物和含铬、镍、铁、钼的金属间化合物组成,晶界析出相的数量随着固溶温度的升高呈现先增多后减少的趋势,固溶温度为１０１５℃时晶界析出相最多,此时合金的耐晶间腐蚀性能最差.

关键词:Incoloy８２５合金;固溶处理;析出相;力学性能;晶间腐蚀

中图分类号:TG１６１　　　文献标志码:A　　　文章编号:１０００Ｇ３７３８(２０１７)０８Ｇ００２３Ｇ０４

０　引　言

镍Ｇ铁Ｇ铬合金具有良好的耐应力腐蚀开裂性能、耐缝隙腐蚀和点腐蚀性能、抗氧化性和还原性热酸性能,主要应用于海洋工程中的管道系统、石油加工中的热交换器、酸洗设备中的加热管等方面[１Ｇ３].Incoloy８２５合金是经钛稳定化处理的奥氏体型镍Ｇ铁Ｇ铬合金,在高温环境下具有较高的硬度和强度,通过添加钼、铜等合金元素,可用于不锈钢难以承受的更为复杂苛刻的腐蚀环境. 当合金成分一定时,合金的耐蚀性能及力学性能主要取决于其显微组织、析出相的组成及分布等,而不同的热处理工艺对合金的显微组织,晶粒度,析出相的组成、分布、数量和尺寸等会产生较大的影响[４Ｇ８],因此有必要对合金的热处理工艺进行研究.通常,Incoloy８２５ 合金的热轧温度为９００~１１５０ ℃,冷却方式为水冷或快速空冷. 为使合金获得较好的抗点蚀和晶间腐蚀开裂能力,需在１１５０~１２５０ ℃之间进行固溶处理. 目前,对于Incoloy８２５合金的研究主要集中在晶间腐蚀原因分析、析出相分析等方面[１,８],但对于不同温度固溶处理后其力学性能、耐蚀性能的变化规律以及析出相与微观结构、耐蚀性能相互之间关系的深入研究较少. 因此,作者对不同温度固溶处理后Incoloy８２５的显微组织、析出相、耐蚀性能及力学性能进行了研究,这对于优化热处理工艺及研究合金元素的强化机理均有重要的意义.

１　试样制备与试验方法

１．１　试样制备

试验所用材料为自制Incoloy８２５合金,通过真空感应炉熔炼,坯料厚度１２０mm,开轧温度１１００~１１８０℃,终轧温度不低于９００℃,热轧成１２mm 厚的板材,再经过热酸洗去除表面氧化皮,其化学成分如表１所示.取５组试样进行固溶处理,试样尺寸为１００mm×１２ mm×１２ mm,固溶温度分别为９８０,１０１５,１０５０,１１００,１２００℃,保温２０min后水淬.

１．２　试验方法

根据GB/T６３９４－２００２«金属平均晶粒度评定方法»,利用蔡司AxioImagerZ１m 型光学显微镜对热处理后试样的晶粒度进行评级;利用蔡司EVOＧ１８型扫描电镜对试样的显微组织和析出相的分布进行观察,腐蚀剂为硫酸铜Ｇ盐酸水溶液(硫酸铜２g,盐酸１０ mL,蒸馏水１０ mL);采用蔡司ΣIGMA 型场发射扫描电镜上配备的夹杂物分析系统。INCAFeature对试样表面析出物的面积分数进行统计分析;利用碳萃取复型方式将试样中的析出相从基体中分离出来,并用JEMＧ２１００F型场发射透射电镜及牛津仪器INCA Energy３５０型能谱仪对析出相的形貌、结构及成分进行表征.

按照GB/T２２８．１－２０１０与GB/T２３１．１－２００９,在Model５５８５H 型拉伸试验机和英斯特朗CLB３型布氏硬度计上进行室温拉伸和布氏硬度试验,拉伸试样为?８mm 的圆棒,各取三个数据的平均值作为试验结果;按照ASTM G２８－２０１５中方法A,配制６００mL、质量分数为５０％的沸腾硫酸Ｇ硫酸铁溶液,将不同温度固溶处理后的试样分别称量后浸入到沸腾的溶液中,保持１２０h后,洗净、烘干、称量,计算腐蚀速率.

２　试验结果与讨论

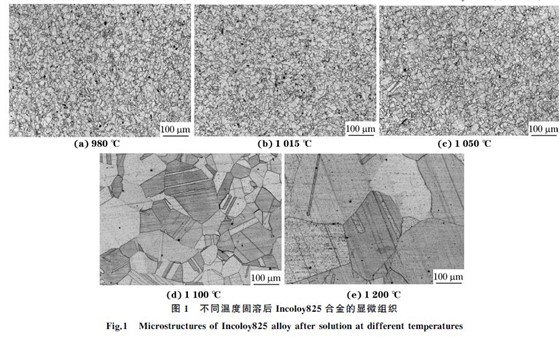

２．１　固溶温度对显微组织的影响

这是因为随着固溶温度的升高,位错密度减小,晶界迁移速度加快,晶粒的长大速度随之加快.

２．２　固溶温度对力学性能的影响

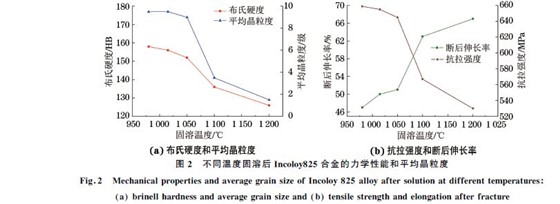

从图２(a)中可看出:合金的布氏硬度与平均晶粒度有较好的对应关系,随着固溶温度的升高,布氏硬度降低;当固溶温度为９８０~１０５０ ℃时,硬度值的降幅较小,当固溶温度高于１０５０℃时,布氏硬度急剧降低,这与平均晶粒度和组织的变化规律一致.

从图２(b)中可看出,随着固溶温度的升高,断后伸长率逐渐增大,而抗拉强度的变化趋势与晶粒度和布氏硬度的变化规律基本一致,这说明合金的硬度、强度和塑性与合金晶粒度存在一定的相关性.当固溶温度超过１０５０℃后,奥氏体晶粒迅速长大,晶界数量急剧减少,晶粒之间的结合力减弱,因而抗拉强度快速下降,但此时的固溶温度较高,晶粒内部位错数量低,内应力较小,所以反映塑性的断后伸长率快速增大.

２．３　固溶温度对耐腐蚀性能的影响

由图３(a)中可知,固溶温度为９８０~１２００ ℃时,合金的腐蚀速率和析出相含量(面积分数)随着固溶温度的升高均呈现先增大后减小的趋势,两者的变化规律基本一致.由图３(b),(c)可看出:固溶温度在９８０~１０１５℃范围时,组织中出现了大量的晶界析出相,合金的晶粒大小基本相同,这说明析出相对晶界的钉扎作用抑制了晶粒的长大[９Ｇ１１],同时在此温度区间大量析出相的出现导致了晶间腐蚀速率的增大.当固溶温度升高至１０５０ ℃时,晶粒略有长大,如图３(d)所示,这主要是由于此时晶界上的析出相开始溶解,析出相数量有所减少,导致其对晶界的钉扎作用有所减弱.当固溶温度为１１００℃时,晶粒尺寸明显增大,如图３(e)所示,晶界无明显的析出物出现,对应的晶间腐蚀速率降低.当固溶温度为１２００ ℃ 时,如图３(f)所示,与固溶温度为１１００℃时相比,晶界析出物基本相同,晶粒尺寸增大,但晶间腐蚀速率无明显变化,这说明晶粒尺寸对晶间腐蚀速率无明显影响.

２．４　析出相的微观形貌

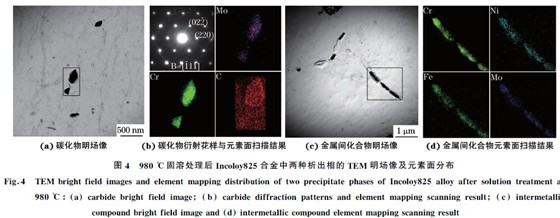

由图４可知:９８０ ℃固溶处理后试验合金的析出相主要为面心立方结构M２３C６ 碳化物,M 以铬、钼元素为主,以及还有富含铬、镍、铁、钼等的金属间化合物;这两种析出相均富含铬元素,且析出相沿晶界分布.由于铬元素向晶界的扩散速度低于其向晶内聚集的速度,导致晶界周围形成了贫铬区[１２],晶界易被腐蚀,这可以很好地解释了图３(a)中出现的析出相增多而对应晶界腐蚀速率却增大的现象.

３　结　论

(１)随着固溶温度的升高,Incoloy８２５合金的晶粒尺寸呈增大的趋势,当温度在９８０℃~１０５０℃之间时,晶粒尺寸增大不明显,当温度高于１０５０℃时,晶粒尺寸以较快的速率增大;Incoloy８２５合金的硬度和抗拉强度逐渐降低,伸长率不断增大.

(２)Incoloy８２５合金经过固溶处理后,晶界析出相主要是由富含铬、钼的M２３C６ 碳化物和含铬、镍、铁、钼的金属间化合物组成.

(３)随着固溶温度的升高,Incoloy８２５合金的晶界析出相的数量先增加后减少;晶间腐蚀速率呈现先增大后减小的趋势,固溶温度为１０１５ ℃时晶界析出相最多,腐蚀速率最大.
