（1）紧固件螺栓的不合格流线

高强度螺栓都要求镦制成型，镦制成型后的流线检查,要求流线沿螺栓镦制成型后的外形分布，头下支撑面上的流线不被切断。不合格流线见A、B、C。

A. 40Cr螺栓头部不合格流线形貌

螺栓成型后检查发现，螺栓头部流线不合格。

造成头部流线不合格的原因是螺栓成型工艺不当。不合格头部流线如下：六方头左边，头部流线不沿外形分布，见图 8-105；

六方头右边，头部变形中心部位流线断开不连续，见图 8-106。

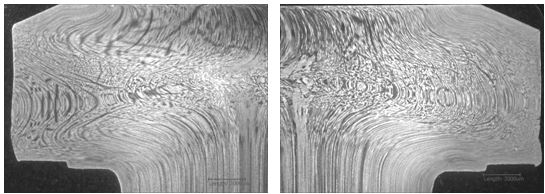

    图 8-105不合格的流线形貌               图 8-106 不合格的流线形貌

B. 35K螺栓头部R处锻造折叠裂纹

螺栓锻造工艺不当，造成头杆R处产生折叠裂纹，折叠裂纹见图 8-107。

                 图8-107  螺栓头下R处折叠裂纹

C. 42CrMo螺栓头部锻造不合格流线形貌

螺栓锻造工艺不当造成流线不合格，流线多处断开，不沿外形分布，不合格流线低倍形貌，见图 8-108。

图8-108 螺栓头部不合格流线

(2)  35钢六角螺栓头部裂纹的低倍缺陷

35钢六角头螺栓头部成型时，因成型工艺不当造成头部裂纹，见图8-109.

      图8-109   头部裂纹缺陷

（3） GH2036高温合金螺母的低倍粗晶组织

GH2036高温合金螺母因热处理工艺不当，热处理固溶时间过长，使螺母局部晶粒长大，低倍粗晶组织见图8-110。

图8-110 螺母局部粗晶

（4）螺栓原材料疏松缺陷

螺栓横截面低倍检查疏松缺陷，根据GB/T 1979-2001《结构钢低倍组织缺陷评级图》，疏松缺陷评定为一般疏松1级，见图7-111。

（5）螺栓原材料残余缩孔缺陷

螺栓金相检查发现中心疏松缺陷，横截面试样上中心有较大孔洞，为原材料残余缩孔，见图8-112。

图8-111  疏松缺陷                     图8-112 残余缩孔缺陷
