紧固件螺栓的不合格流线
高强度螺栓都要求镦制成型，镦制成型后的流线检查,要求流线沿螺栓镦制成型后的外形分布，头下支撑面上的流线不被切断。不合格流线见A、B、C。
A. 40Cr螺栓头部不合格流线形貌
螺栓成型后检查发现，螺栓头部流线不合格。

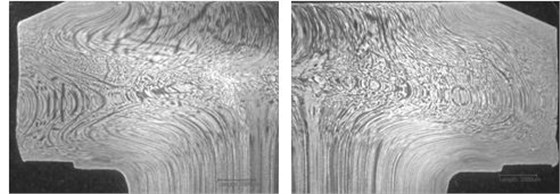

造成头部流线不合格的原因是螺栓成型工艺不当。不合格头部流线如下：六方头左边，头部流线不沿外形分布，见图 8-105；
六方头右边，头部变形中心部位流线断开不连续，见图 8-106。
图 8-105不合格的流线形貌 图 8-106 不合格的流线形貌
