高温合金紧固件加工难度较大，为了减少加工难度，对高温合金紧固件采用固溶后加工的工序。高温合金紧固件固溶后硬度较低，加工较容易，较多高温合金紧固件都采用半成品固溶的工艺。半成品固溶后进行加工，加工完成后在进行时效处理，固溶处理控制晶粒度组织，时效处理后检查机械性能。

6.3.1  高温合金A286十二角螺栓

（1）高温合金A286十二角螺栓，实物形貌见图6-39。

图6-39 A286十二角螺栓实物形貌

（2）   A286螺栓固溶处理晶粒度组织与热处理工艺

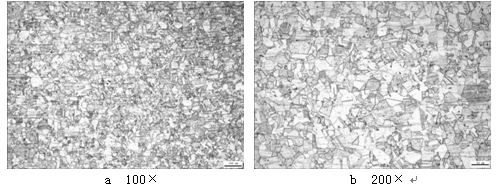

A. A286螺栓固溶处理晶粒度组织为8～9级,见图6-40。

图6-40  A286螺栓固溶处理晶粒度组织

B. A286螺栓热处理工艺: 固溶，真空炉固溶  980℃，2h   油冷

时效，真空炉时效  720℃，16h   油冷
