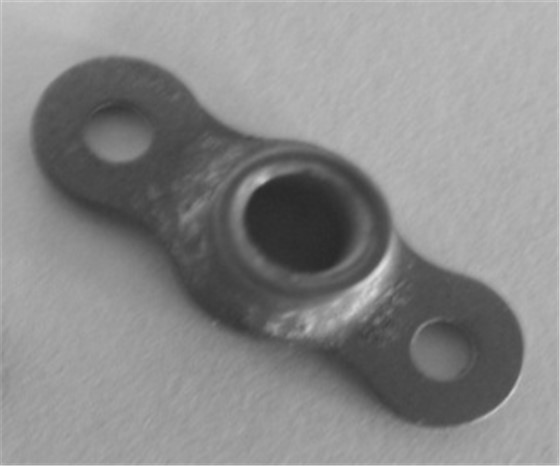

（1） 高温合金A286托板螺母,见图6-53

图6-53 A286托板螺母实物形貌

（2） 高温合金 A286托板螺母晶粒度组织与热处理工艺

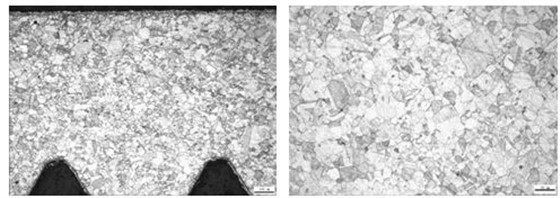

高温合金 A286托板螺母晶粒度组织为8～9级，见图6-54。

a 100× b 200×

图6-54 A286托板螺母成品晶粒度组织

A286托板螺母热处理工艺:

固溶：真空淬火炉 980℃ 1.5h 油冷

时效：真空时效炉 720℃ 16h 空冷
