结构钢螺栓

(1) 30CrMnSiA螺栓

A. 30CrMnSiA螺栓，调质金相组织为回火索氏体，见图5-1。

图5-1 30CrMnSiA螺栓调质后的金相组织

B. 30CrMnSiA螺栓热处理工艺

淬火：盐浴加热，900℃ 10min

回火：碱浴或硝盐浴加热，500℃ 40min，水冷

(2) 40CrNiMoA螺栓

A. 40CrNiMoA螺栓调质金相组织为回火索氏体，见图5-2。

图5-2 40CrNiMoA合金螺栓调质金相组织400×

B. 40CrNiMoA螺栓热处理工艺

淬火：盐浴加热，850℃ 10min，油冷

回火：碱浴加热，530℃ 40min，水冷

(3) 18Cr2Ni4WA螺栓

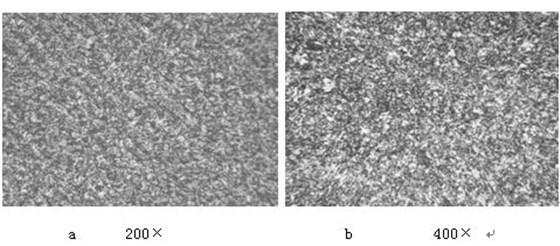

A. 18Cr2Ni4WA螺栓产品金相组织为回火索氏体，见图5-3(a,b)。

图5-3 18Cr2Ni4WA螺栓调质金相组织

B. 18Cr2Ni4WA螺栓热处理工艺

淬火：真空炉加热，860℃×60min，油冷

回火：真空炉加热，550±20℃×120min，气冷

(4) ML16CrSiNiA螺栓金相组织和热处理工艺

A. ML16CrSiNiA螺栓金相组织为回火索氏体，见图5-6。

B. ML16CrSiNiA螺栓热处理工

淬火：真空炉加热，925℃ 80min，油冷

回火：真空炉加热，460℃ 120min，油冷
