紧固件的种类与内部结构

2020-06-29 13:17:08

紧固件通常是由金属材料加工而成,是具有不同头形、不同尺寸以及不同强度的圆柱形螺栓、螺钉和不同外形、不同强度以及不同作用的螺母,另外还有不同用途、不同形状的圆杆件,销、轴、铆钉、不同厚度的片状垫圈、卡圈、锁片等,在这些紧固件中螺栓(螺钉)、螺母是最常用的。在使用中要求各种紧固件在精度、均一性、互换性等方面都必需具有很高的质量水平。

特种紧固件的螺栓、螺母有不同的规格和品种,不同的外形和用途,部分特殊头型螺栓和部分特殊外形螺母,见图1-9。

紧固件结构特点

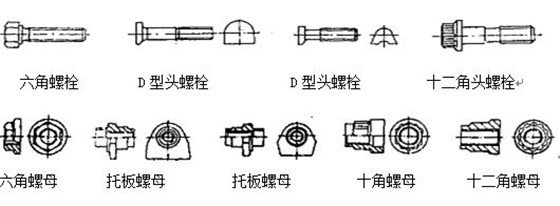

图1-9 部分头型螺栓、螺母

A. 螺纹紧固件

螺纹紧固件有螺栓、螺钉、螺母。

螺栓:一般指与螺母组合使用的圆柱形外螺纹件,如六角螺栓、双头螺栓、方头螺栓、带发兰盘六角螺栓等,此外还有各种特殊头型的螺栓、特殊用途的螺栓,常用的螺栓以六角头为主。

螺钉:所谓螺钉就是指拧入基体与基体连接起紧固作用的螺纹圆杆件,一般情况下尺寸较小,头形有:六角头,圆头、沉头、半沉头、一字槽、十字槽、内六角等。

螺母:是指在内孔部切制有内螺纹的零件,一般有六角螺母、圆螺母、焊接螺母、带槽螺母、外套螺母等, 此外还有不同形状、尺寸、性能要求的各类特殊螺母和自锁螺母。

B.非螺纹固件

不带螺纹的紧固件有销、轴、铆钉、垫圈等。

销:是指用于连接、定位、止动等目的,插入孔内使用的棒状或筒状零件,有圆柱销、开口销、圆锥销等。

铆钉:是指杆部无螺纹的带头零件,是将杆部插入连接件的孔内,然后将杆端铆紧,起到连接作用。铆钉虽然不是螺纹件,但是能取到部件与部件相互结合的紧固作用,有平头、锥头、盘头、沉头、圆头、冠头、半沉头等铆钉。

垫圈:放在螺栓、螺钉、螺母等支承面和紧固部位之间使用的零件称为垫圈,垫圈有平垫圈、带牙垫圈、锥形垫圈、齿形垫圈、波形垫圈等。
