45钢 螺栓用原材料表面裂纹

45钢六角螺栓杆部有疑似裂纹缺陷，螺栓未经热处理，该裂纹不是热处理缺陷，也不是加工缺陷。金相检查发现是原材料带来的表面小裂纹缺陷。见图8-88。

内六角螺栓杆部表面裂纹

金相检查发现螺栓杆部表面裂纹，金相检查为原材料折叠裂纹。折叠裂纹呈一定角度由表及里扩展，折叠裂纹见图8-89。

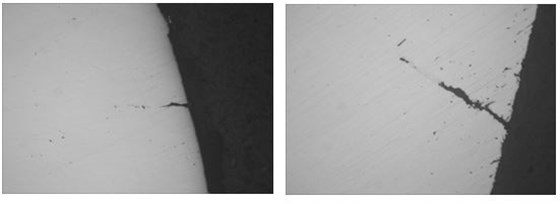

图8-88 螺栓原材料裂纹形貌 图8-89螺栓原材料裂纹形貌 400×
