螺栓的表面缺口与裂纹缺陷

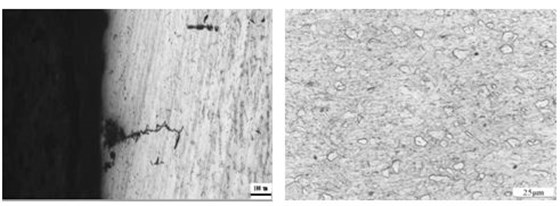

螺栓表面发现有缺口，缺口底部有一裂纹，该螺栓没有热处理，其缺陷不是螺栓加工时造成的缺陷，而是原材料带来的缺陷，缺陷见图8-98。

TC4钛合金螺栓原材料不合格组织

钛合金螺栓组织为α＋β；螺栓原材料组织检查发现α量小于15﹪，不能满足TC4钛合金螺栓α含量大于15﹪标准要求，不合格组织见图8-99。
