（1） ML18螺母成品（左）、ML18螺母未热处理(中)、20钢锁片见图6-13。

图6-13 螺母、锁片实物形貌

（2） ML18成品螺母热处理后的金相组织与热处理工艺

A. ML18成品螺母热处理后的金相组织

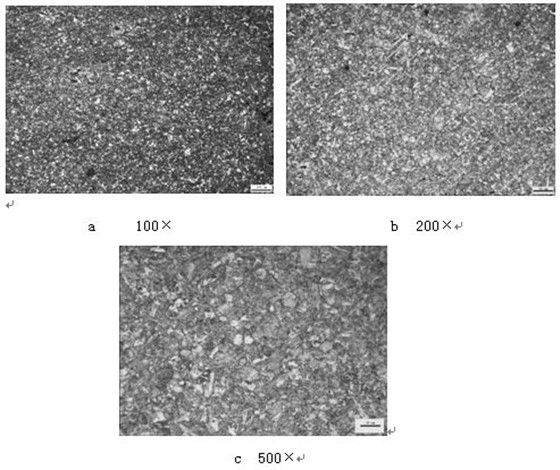

ML18 螺母热处理金相组织为回火马氏体＋贝氏体＋铁素体，见图6-14。

图6-14 ML18螺母淬火低温回火金相组织

B. ML18成品螺母热处理工艺：

淬火：盐浴炉920℃ 8min油冷

回火：碱浴炉300℃ 25min，水冷

ML18螺母半成品未热处理的金相组织

ML18螺母半成品组织为原材料退火组织铁素体＋珠光体，见图6-15。

c 500×

图6-15 ML18螺母未热处理的金相组织

图 6-16 20#钢锁片淬火中温回火金相组织

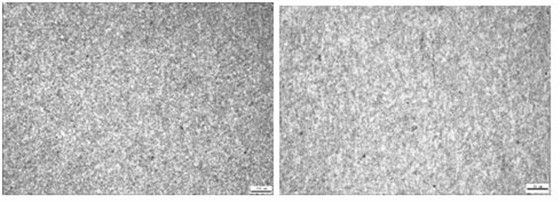

B. 20钢锁片热处理工艺：

淬火：盐浴炉900℃8min,油冷

回火：碱浴炉440℃20min,水冷
