金相试样制备的目的是显示样品的真实组织，制样结果要求具有重现性。制样结果只要满足特定分析需要即可。

金相试样镶嵌的目的包括：（1）某些丝带片管等尺寸较小或形状不规则的样品，不易握持时；（2）需检验边缘时；（3）标准化半自动制样。

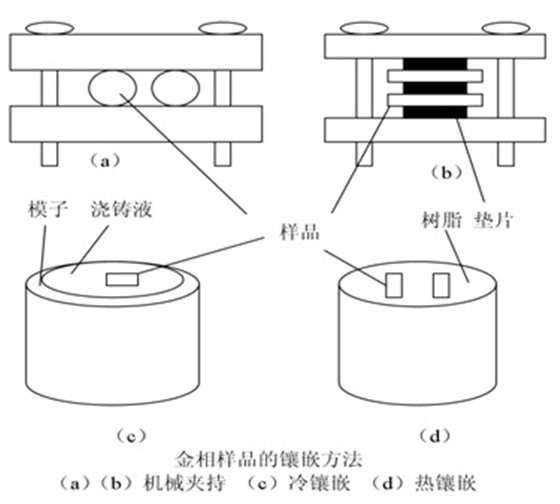

镶嵌的方法有热镶、冷镶和机械夹持。

热镶：热塑性成型温度在150℃左右，一般不影响试样的金相组织，但对淬火钢不适用。对于有些较软的材料，在加压时易产生塑性变形，不宜热镶。有些较大不规则样品，无法热镶。常用热镶料有电木粉、聚苯乙烯、聚氯乙烯等。

冷镶：将样品放在模型中，利用化学催化作用镶嵌成型。 常用的冷镶料有：牙托粉和牙脱水、环氧树脂、丙烯酸等。一般在空气中即可固化，为提高质量，也可在冷镶机中真空进行。

机械夹持：将试样镶入钢圈或钢夹。试样应与钢圈或钢夹紧密接触，而且夹具硬度应接近于试样的硬度。
