紧固件产生脱碳的原因主要有两方面：一方面是原材料带来，原材料在轧制或拉拔过程中，因退火处理保护不好造成的脱碳；另一方面是加工好的紧固件，在热处理淬火加热过程中保护不好造成的脱碳。

对脱碳紧固件硬度检查，紧固件脱碳后的表面硬度比基体低。

对脱碳紧固件金相检查：表层的脱碳组织与基体组织不一样，表层的脱碳组织一般有两种脱碳组织情况；一种是全脱碳组织，另一种是半脱碳组织。

紧固件常见的脱碳组织如下：

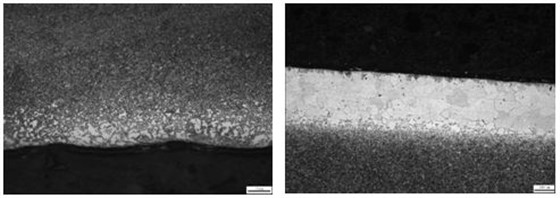

1） 40Cr螺母半脱碳组织

螺母热处理淬火加热时保护气氛控制不好，造成螺母表面脱碳，金相检查，其螺母六方表面脱碳为半脱碳组织，见图8-17。

2） 40Cr螺栓杆部全脱碳组织

40Cr螺栓热处理淬火加热时保护气氛控制不好，造成螺栓表面严重脱碳，金相检查，螺栓杆部表面其脱碳为严重脱碳，脱碳组织为全脱碳组织，见图8-18。
