郭海霞,王明建,王世宁
(洛阳船舶材料研究所,洛阳４７１０２３)
摘 要:针对薄的深色表面层金相试样常规方法难以制备的情况,介绍了两种适用于该类表面层保护的金相试样制备方法,其中方法一是将两个相同试样的表面层相对贴合,方法二是将一薄铜片与表面层紧密贴合;然后将该两种方法的制样效果与常规制样方法的进行对比.结果表明:该两种方法均可以有效保护金相试样表面层,而且便于表面层显微形貌的观察和厚度测量.
关键词:薄的深色表面层;金相试样;制备方法
中图分类号:TG１１５．２ 文献标志码:A 文章编号:１００１Ｇ４０１２(２０１７)０４Ｇ０２５３Ｇ０２
收稿日期:２０１６Ｇ０６Ｇ１５
作者简介:郭海霞(１９８１－),女,高级工程师,主要从事金相分析
和失效分析工作,guohaixiayouxiang＠１２６．com.
MethodforPreparingMetallographicSampleswithThinandDarkSurfaceLayer
GUOHaiＧxia,WANG MingＧjian,WANGShiＧning(LuoyangShipMaterialResearchInstitute,Luoyang４７１０２３,China)
Abstract:Forthesituationthatthemetallographicsampleswiththinanddarksurfacelayerweredifficulttobepreparedbytheconventionalmethod,twokindsofmetallographicsamplepreparationmethodsfortheprotectionofsuchsurfacelayerwereintroduced．Oneofthemethodswasto makethesurfacelayersofthetwoidenticalsamplescloselycontacttoeachother,andtheothermethodwastomakethesurfacelayertightlyattachwithathincoppersheet．Thepreparationeffectofthesetwomethodswascomparedwiththatoftheconventionalmethod．Theresultsshowthatbothofthesetwomethodscouldeffectivelyprotectthesurfacelayerofmetallographicsamples,andmakeobservingormeasuringthesurfacelayereasier．
Keywords:thinanddarksurfacelayer;metallographicsample;preparationmethod
在试样表面覆盖一层氧化膜或涂镀一层金属或陶瓷层,是实现材料表面改性的方法.对于这类表面层试样,采用金相方法检测表面层形貌和厚度是必不可少的检测项目之一.对于一般厚度达到几微米甚至几十微米的表面层试样,常规金相镶嵌或夹持的表面保护方法就能达到检测目的.但是对于较薄(厚度在１μm 左右)
而且颜色较深(黑色或深灰色)的表面层试样,常规金相制样方法容易将表面层倒掉或者因为表面层颜色较深而观察不到,因此找到合适的表面层保护方法,实现薄的深色表面层金相试样的制备具有重要实际应用价值.
在长期的实践工作中,笔者找到了两种较好的薄的深色表面层保护方法,并将其制样效果与常规制样方法的进行了对比,以供相关金相检验人员参考.
１ 试样制备

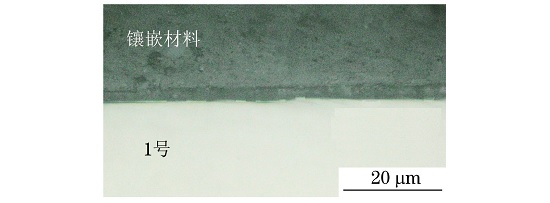

试验材料为TA２钛合金,对其表面进行氧化处理,形成一层致密的薄氧化层.线切割取样,要求保留氧化层表面,试样尺寸为１５mm×１０mm×５mm,数量为４件,编号为１~４号,观察面为横向截面.２ 试验方法、结果与讨论２．１ １号试样试验方法和结果１号试样采用常规镶嵌方法进行表面层的保护.镶嵌后对试样进行磨制、抛光,得到表面呈镜面的试样后放置于金相显微镜下观察,其形貌见图１图１中黑色区域为镶嵌材料,白色区域为TA２钛合金基体,两种材料之间是需要观察的表面氧化层,可见在１０００倍的放大倍率下,仅观察到缝隙,无法识别是否存在表面氧化层.
２．２ ２~３号试样试验方法和结果
将２~３号试样的氧化层表面相对,紧密贴合,
并用夹具将两件试样夹持住.夹持后对试样进行磨制、抛光,得到表面呈镜面的试样后放置于金相显微镜下观察,其形貌见图２.图２中间深灰色层即为氧化层,氧化层上方为２号试样TA２钛合金基体,下方为３号试样TA２钛合金基体.图２中间氧化层是２ 号和３ 号试样表面氧化层厚度之和,为０．９８μm,当表面氧化层较均匀时,０．９８μm 的一半０．４９μm,即是２号或３号试样的表面氧化层厚度.
图２ ２号和３号试样氧化层形貌
Fig.２ Morphologyofsurfaceoxidelayerofspecimen２and３
２．３ ４号试样试验方法和结果
将一薄铜片与４号试样的氧化层表面紧密贴合并用夹具将两者夹持住.夹持后对试样进行磨制、抛光,得到表面呈镜面的试样后放置于金相显微镜下观察,其形貌见图３.图３中黄色层为薄铜片,黄色层下方的深灰色层为表面氧化层,深灰色层下方为TA２钛合金基体. 测量得到表面氧化层的厚度为保护表面层周围形成较细的缝隙,缝隙呈黑色,与氧化层的深灰色颜色接近,颜色上容易混淆,因不易分辨.
０．５０μm,与２号和３号试样的测量结果非常接近.
２．４ 讨论
１号试样由于镶嵌材料的收缩作用,容易在被保护表面层周围形成较细的缝隙,缝隙呈黑色,与氧化层的深灰色颜色接近,颜色上容易混淆,因而不易分辨.另外,氧化层较薄,镶嵌粉与表面层之间即使存在很细的缝隙,也可能使得氧化层未被完全保护好而倒掉[１].

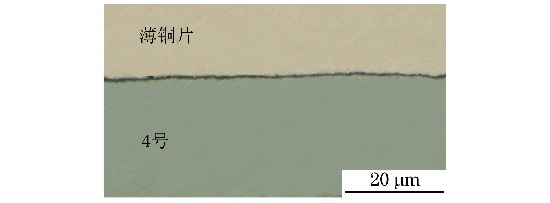

图３ ４号试样氧化层形貌
Fig.３ Morphologyofsurfaceoxidelayerofspecimen４
另外,氧化层较薄,镶嵌粉与表面层之间即使存在很细的缝隙,也可能使得氧化层未被完全保护好而倒掉[１].所以常规镶嵌保护表面层的方法不适用于薄的深色表面层金相试样的制备.２号和３号试样的表面层相对贴合在一起,两个试样表面层质地一样,贴合得特别紧密,以致于放大１０００倍的倍率下也无法观察到两层氧化层之间
的间隙.该方法适用于表面层较均匀的试样.由于可以双倍增厚表面层,所以也有利于观察和测量小于１μm 很薄的表面层.
４号试样采用薄铜片保护表面层,薄铜片质地较软,贴合性很好,与表面层之间也是放大１０００倍下无缝贴合.薄铜片呈黄色,与深灰色的氧化层从颜色上可以非常直观地区分开来,表面层形貌非常清晰,是比较好的表面层保护方法.
３ 结论
(１)常规镶嵌保护表面层的方法不适用于薄的深色表面层金相试样的制备.
(２)对于薄的深色且较均匀的表面层试样,可以采用两个平行试样表面层相对贴合后夹持的方法进行金相试样的制备,对于很薄的表面层还具有双倍增厚、便于观察和测量的作用.
(３)对于薄的深色表面层试样,还可以采用薄铜片贴合表面层后夹持的方法进行金相试样的制备,该方法颜色区分直观,表面层形貌非常清晰.
