紧固件淬火开裂金相形貌分析

（1） 紧固件热处理时因淬火温度过高、淬火保温时间过长、淬火冷却介质选择不当、淬火冷却操作不当、均会造成淬火裂纹。螺栓、螺母的淬火裂纹见图10-13(a) 、图10-13 (b)。

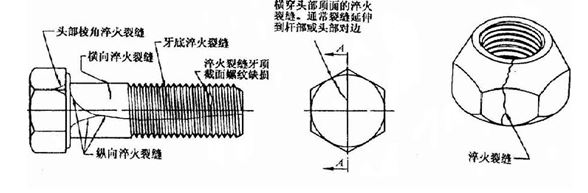

图10-13 (a) 螺栓淬火裂纹                 图10-13 (b) 螺母淬火裂纹

(2)  高温合金热处理固溶时保护不当的表面层晶界氧化

高温合金紧固件的固溶热处理要采用真空炉固溶或采用氩气保护固溶，如果漏气或真空度不够或氩气保护不好，均会造成紧固件表层晶界氧化，见图10-14。

（3）45钢销子淬火裂纹

处于淬火开裂临界尺寸范围的碳素钢紧固件淬火时，冷却速度不当容易产生淬火裂纹。Φ6㎜45钢销子淬火时产生纵向裂纹，见图10-15。

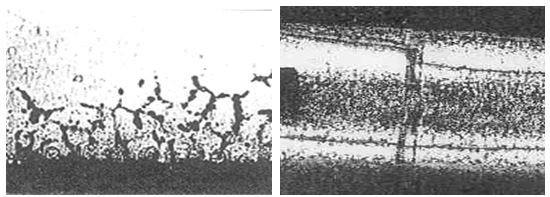

图10-14  表面层晶界氧化  100×       图10-15   结构钢销子淬火裂纹
