螺栓断口严重生锈还能做断口分析吗

如果螺栓断裂后，长期暴露在具有腐蚀性环境中，势必造成断口严重生锈。而断口分析作为失效分析的关键步骤，其上记录了很多重要信息，比如断口形貌特征（沿晶、解理、韧窝、疲劳等）、源区缺陷（锻造折叠、非金属夹杂物、脱碳等）。那么，断口表面严重生锈，还能否做断口分析或失效分析呢，答案是肯定的。

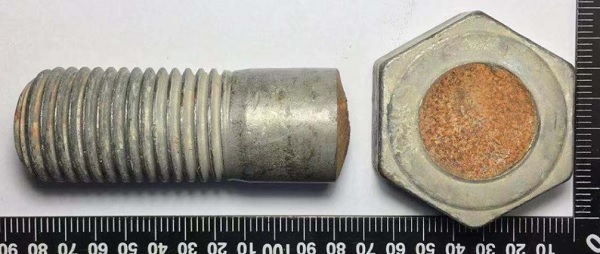

要想从生锈断口上获取重要信息，必须想办法有效去除断口上的氧化腐蚀产物，针对碳钢和合金钢螺栓断口，其表面的锈蚀产物一般为Fe₂O₃，可采用一定浓度的盐酸水溶液，借助超声波清洗仪进行除锈，在除锈过程中要做到恰到好处，不能过腐蚀，导致基体受到腐蚀而彻底破坏原有断口特征。下图为42CrMo螺栓生锈断口处理后的效果，经过处理后的断口经SEM观察，可见断口为沿晶特征，初步判断为沿晶脆性断裂，进一步通过金相组织、测氢、硬度试验、冲击模拟断口等方法来判断，是否为氢脆、回火脆、过热过烧等导致的沿晶断裂。

以上试验结果证明，断口严重生锈的螺栓也能做断口分析。

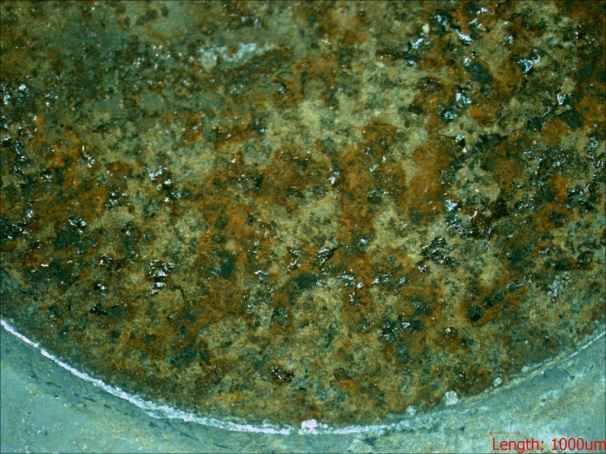

图2  严重生锈的断口形貌特征

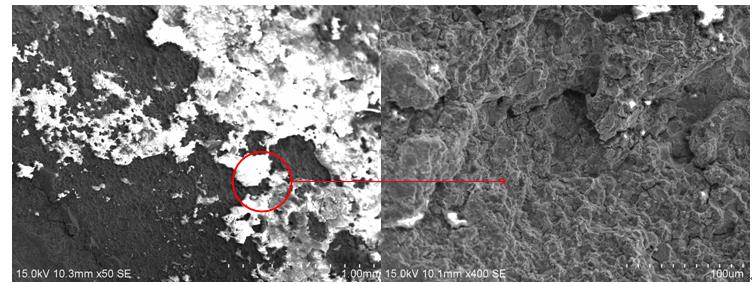

图3  盐酸水溶液超声波清洗后断口宏、微观形貌
