螺栓螺钉渗碳组织检测

返回列表 来源:国检检测 查看手机网址
扫一扫!螺栓螺钉渗碳组织检测扫一扫!
浏览:- 发布日期:2020-06-10 13:28:10【

紧固件的螺栓(钉)在工程上不提倡渗碳处理,大多数标准都不允许渗碳处理。但对于高强度紧固件螺栓(钉)渗碳,处理时一定要按工艺进行,脱碳后不容许渗碳处理补救。生产中经常遇到螺栓因原材料脱碳或热处理不当造成脱碳现象,造成螺栓表面硬度较低,从而进行补碳处理。渗碳后的螺栓解决了表面硬度低的问题,但使螺栓综合性能和使用性能降低,在工艺上是不允许的。

1) 35钢螺钉碳后渗碳组织

螺钉脱碳后硬度低,进行渗碳处理补救,螺钉成品螺纹处有4种组织;从外向内分别为镀层、渗碳层、脱碳层及基体等组织,见图8-11。

2) 35K钢螺纹表面渗碳层组织

由于35K螺栓表面硬度低,对螺栓采用了渗碳处理,渗碳后的螺纹渗碳层组织,基体为灰色,螺纹表面渗碳层为灰黑色,螺纹右侧表面的白色为制样腐蚀不好造成,见图8-12。

螺纹渗碳层组织 50× 脱碳螺钉渗碳后的表层组织

图8-12螺纹渗碳层组织  50×       图8-11   脱碳螺钉渗碳后的表层组织

3) 40Cr钢螺栓表面渗碳层组织

40Cr钢螺栓表硬度低,采用渗碳处理,基体为灰色,螺栓表面渗碳层为灰黑色,渗碳层组织见图8-13。

4) 20垫圈渗碳组织

垫圈因硬度低进行渗碳处理,渗碳处理后的渗碳组织见图8-14。

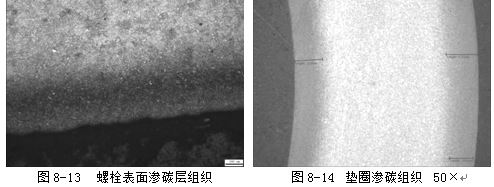

图8-13   螺栓表面渗碳层组织             图8-14  垫圈渗碳组织  50×

垫圈因硬度低进行渗碳处理,渗碳处理后的渗碳组织见图

5) 40Cr螺栓螺纹处和杆部渗碳层组织与裂纹缺陷

螺栓热处理后发现脱碳进行渗碳处理,渗碳处理后对螺栓的杆部和螺纹检查发现:

杆部表面组织为基体组织+渗碳层,渗层内有较多微裂纹。螺纹处表面组织为基体组织+渗碳层,牙顶和牙侧有微裂纹。造成微裂纹的原因可能是在渗碳淬火冷却中操作不当而产生的缺陷。杆部为基体组织+渗碳层及微裂纹,见图8-15,螺纹处为基体组织+渗碳层及微裂纹,见图8-16。

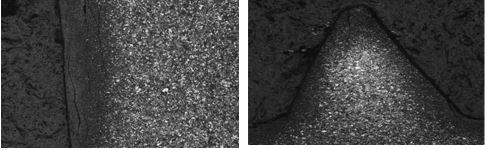

杆部基体组织+渗碳层组织及微裂纹螺纹组织+渗碳层组织及微裂纹50×

图8-15杆部基体组织+渗碳层组织及微裂纹图8-16螺纹组织+层组织及微裂纹50×
