-
蝶形螺母保证扭矩试验
通过保证扭矩试验来检测蝶形螺母机械和物理性能。更多 +
-

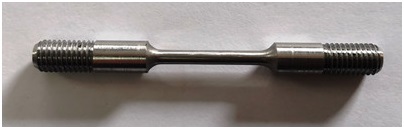

不锈钢螺栓实物屈服强度Rp0.2试验
屈服强度是金属材料发生屈服现象时的屈服极限，也就是抵抗微量塑性变形的应力。对于无明显屈服现象出现的金属材料，规定以产生0.2%残余变形的应力值作为其屈服极限，称为条件屈服极限或屈服强度。更多 +
- [国检动态]国检检测通过CNAS能力验证提供者复评+扩项评审2024年04月24日 10:19
- 近日，浙江国检检测技术股份有限公司（以下简称“国检检测”）顺利通过了中国合格评定国家认可委员会（CNAS）能力验证提供者复评+扩项评审。此次评审，在保持原有能力的情况下新增了7个检测项目共10个参数，分别是紧固件领域紧固件扭矩-夹紧力试验（扭矩系数、总摩擦系数、螺纹摩擦系数、支承面摩擦系数）、螺栓成品楔负载试验 、螺栓疲劳试验；金属材料领域布氏硬度、维氏硬度、冲击试验、渗碳淬火硬化层深度。国检检测将持续扩充能力范围，持续提高技术水平和服务能力，助推相关
- 阅读（51）
- [检测百科]分享：AZ３１B镁合金在不同温度下的微动磨损行为2023年05月06日 14:42
- 采用球/平面接触方式在自制的试验设备上对 AZ３１B镁合金进行切向微动磨损试验,研究了 AZ３１B镁合金在２０,１００,２００,３００ ℃下的微动磨损行为,并分析了其磨损机制和摩擦氧化作用.结果表明:在不同试验温度下,镁合金的微动主要通过滑移来实现;随着试验温度的升高,
- 阅读（6）
- [检测百科]分享：１２Cr１MoV 钢管在长时服役后组织及拉伸性能的退化2023年04月21日 14:36
- 研究了１２Cr１MoV 钢主蒸汽管道在长时(２６a)服役后的显微组织以及室温与高温拉伸性能,并与未服役钢管的进行了对比.结果表明:长时服役后钢管的组织退化表现为珠光体明显球化、层状Fe３C相明显碎化、铁素体中析出M７C３ 型碳化物以及晶粒明显长大;与未服役钢管相比,长时服役后钢管的室温屈服强度明显降低,但室温抗拉强度变化不大,高温屈服强度和抗拉强度则均明显降低;长时服役后钢管的室温拉伸断口存在典型的纤维区和撕裂区,为韧性断裂,高温拉伸时发生准解理断裂.
- 阅读（3）
- [检测百科]分享：电厂水冷壁管爆裂失效分析2023年04月14日 14:46
- 某垃圾发电厂锅炉水冷壁管在运行过程中发生爆管事故,采用宏观分析、化学成分分析、金相检验、力学性能测试等方法对水冷壁管爆裂失效的原因进行了分析.结果表明:高温烟气和烟气中所含的有害物质造成水冷壁管外壁的腐蚀减薄,导致水冷壁管抗内压强度严重降低而发生爆裂.
- 阅读（17）
- [检测百科]分享：金属材料塑性应变比的区间回归测量2023年03月17日 13:52
- 采用单点法和线性回归法对金属材料塑性应变比r 值进行测量和计算。结果表明:低 应变下计算得到的r 值不能真实反映试样的力学性能;对于均匀塑性应变材料,采用单点法、线性 回归法均可准确地计算其r 值;线性回归后得到的直线是否强制通过坐标原点测得的结果差异并 不明显;r 值测量中平行段长度不应接近标距,从而避免造成不均匀塑性应变。
- 阅读（32）
- [检测百科]分享：基于傅里叶变换红外光谱的航空丁腈橡胶鉴别方法2023年03月17日 13:47
- 介绍了航空丁腈橡胶(NBR)的编号规则,分析了傅里叶变换红外光谱(FTIR)定量法鉴 别航空丁腈橡胶的理论依据。将航空丁腈橡胶试样经无水乙醇萃取、烘干后,采用红外光谱定量法 统计分析了光谱中特征吸收峰(-C≡N 基与-CH=CH2 基)的吸光度比值R 与橡胶生胶丙烯腈 (CAN)含量的半定量对应关系和鉴别橡胶的种类。结果表明:生胶丙烯腈含量越高,特征峰吸光 度比值R 越大,具有线性对应关系。依据R 推断丁腈橡胶的生胶类型,再结合橡胶硫化硬度,可对 航空丁腈橡胶作进一步鉴别。对于不同类型生胶并用的丁腈橡胶而言,并用胶的某些特征官能团 可作为橡胶鉴别的依据。
- 阅读（13）
- [检测百科]分享：金属材料塑性应变比的区间回归测量2023年03月15日 15:59
- 采用单点法和线性回归法对金属材料塑性应变比r 值进行测量和计算。结果表明:低 应变下计算得到的r 值不能真实反映试样的力学性能;对于均匀塑性应变材料,采用单点法、线性 回归法均可准确地计算其r 值;线性回归后得到的直线是否强制通过坐标原点测得的结果差异并 不明显;r 值测量中平行段长度不应接近标距,从而避免造成不均匀塑性应变。
- 阅读（6）
- [检测百科]分享：高压转子拧紧扳手传动系统卡滞原因2023年03月13日 15:59
- 某高压转子拧紧扳手的传动系统在拧紧螺母过程中发生卡滞,通过宏观观察、断口分 析、金相检验及硬度测试等方法,对传动系统的卡滞原因进行了分析。结果表明:1号传动齿轮轴 承单侧锁紧的浪式带扣保持架在装配或工作过程中受到冲击载荷,造成搭扣错位、变形、脱扣,致使 滚珠偏离预定的运行轨道。当滚珠偏离预定轨道时,形成应力集中,导致局部应力增大,当应力超 过滚珠承载能力时滚珠过载断裂,引起轴承破坏,最终导致该传动系统卡滞失效。
- 阅读（3）
- [检测百科]分享：3044t/h超超临界锅炉磨煤机拉杆断裂原因2023年03月09日 16:01
- 某电厂3044t/h超超临界锅炉磨煤机拉杆发生断裂,通过化学成分分析、断口分析、力 学性能测试和金相检验等方法对拉杆断裂原因进行了分析。结果表明:该拉杆供货态热处理质量 较差,导致强度和冲击韧性指标不合格,且磨损补焊处因热处理不到位而产生冷裂纹,长期在往复 拉应力及弯曲应力的作用下,裂纹疲劳扩展,最终导致拉杆疲劳断裂。 关键词:超超临界锅炉;磨煤机;拉杆;补焊;疲劳断裂 中图分类号:TG115.21 文献标志码:B 文章编号:1001-4012(2021)01-0070-04
- 阅读（3）
- [检测百科]分享：普通螺母及自锁螺母对螺栓标定特征曲线的影响2023年03月03日 13:35
- 采用纵波法并使用自制的内螺纹夹具,分别选择普通螺母和自锁螺母来标定螺栓,通过 不同的拧紧策略和标定方法,分析普通螺母和自锁螺母标定螺栓特征曲线的差异。结果表明:采用 普通螺母和自锁螺母标定螺栓因方法不同会获得不同的标定特征曲线,自锁螺母的锁紧扭矩使螺 栓温度升高导致超声波声时差增加,因此获得的标定特征曲线会平行右移。
- 阅读（4）
- [检测百科]分享：电子探针线分析定量化方法对比2023年03月03日 13:28
- 电子探针(EPMA)线分析定量化方法包括数据库法、标准样品法、待测样品两点法。利 用电子探针对电沉积 Fe-Zn合金进行线分析及定量点分析,通过对比线分析定量化与定量点分析 的结果,分析了定量化结果产生偏差的原因。结果表明:数据库法定量化操作简单比较容易掌握, 且不受人为因素影响,该结果可供参考。标准样品法定量化适用于主量元素,而对于原子序数较小 的少量元素则会产生较大偏差。待测样品两点法考虑了待测样品的基体效应,其定量化结果与定 量点分析结果吻合度高,可作为线分析定量化的首选方法
- 阅读（3）
- [检测百科]分享：低成本船用EH36高强钢板的研制及其性能2023年02月28日 16:41
- 不添加价格昂贵的铌、钒元素,仅在 C-Mn钢成分体系上添加钛元素细化晶粒,采用热 机械控制工艺研制出低成本的船用EH36高强钢板,并对其力学性能、显微组织等进行了分析。结 果表明:该船用 EH36高强钢板成本较原来低,其性能满足标准要求,且强度和韧性均有较大的富 余量;经人工应变时效后,其低温冲击韧性仍较好;经两种热输入焊接后,其焊接接头的力学性能均 满足母材性能的要求,且富余量较大,说明其具有优越的焊接性能。
- 阅读（4）
- [检测百科]分享：超级13Cr油管钢的显微组织与力学性能2023年02月28日 16:38
- 以调质处理并经矫直后高温退火的超级13Cr油管钢为研究对象,对其显微组织及力学 性能进行了分析。结果表明:该超级13Cr油管钢的显微组织为板条状马氏体+少量长条状δ铁素 体,晶粒度等级为9级;随着试验温度从-90 ℃升高到100 ℃,其冲击吸收能量增大,-90 ℃下的 冲击 吸 收 能 量 可 达 158J;室 温 下,其 屈 服 强 度 为 823 MPa,抗 拉 强 度 为 936 MPa,硬 度 为 29.4HRC,均满足技术要求;其疲劳强度为550MPa。
- 阅读（1）
- [检测百科]分享：金属材料新旧布氏硬度国标的测量不确定度评定对比2023年02月28日 16:09
- 对比分析了 GB/T231.1-2009和 GB/T231.1-2018新旧标准中测量不确定度的评 定方法,并采用新旧标准中的测量不确定度评定方法计算了 Cr12MoV 钢和标样布氏硬度的测量 不确定度。结果表明:2018版标准中的方法较2009版的可以获得相对准确的测量不确定度,方法 M2可以获得比方法 M1更小的测量不确定度。
- 阅读（0）
- [检测百科]分享：Q235B钢原油储罐底板腐蚀穿孔原因2023年02月28日 15:57
- 某 Q235B钢储罐底板发生腐蚀穿孔泄漏事故。通过宏观分析、微观分析、化学成分分 析、力学性能试验、金相检验等方法,对储罐底板腐蚀穿孔原因进行了分析。结果表明:储罐底板的 涂层因质量较差发生鼓包后破损,在破损点发生了氧腐蚀,进而导致储罐底板腐蚀穿孔。
- 阅读（5）
沪公网安备31011202020290号
