常见钢制紧固件螺栓金相分析

常用紧固件螺栓常用原材料主要为碳钢和结构钢，为了满足紧固件的成型和加工，要求碳钢和结构钢的强度和硬度在一定的工艺范围内。

为了满足紧固件的工艺要求，碳钢和结构钢原材料采用正火、退火、球化退火，其中的一种热处理方法进行处理。

正火处理后的金相组织为铁素体＋片状珠光体；

退火处理后的金相组织为铁素体＋珠光体；

球化退火处理后的金相组织为铁素体＋粒状珠光体或铁素体＋球状珠光体。

(1) 25钢原材料正火态金相组织为铁素体＋片状珠光体, 见图5-67(a,b)。

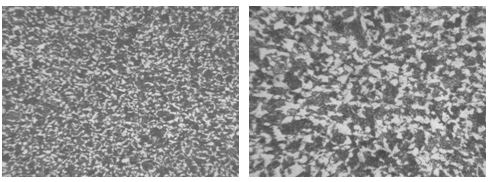

a        100×                   b          400×

图5-67   25钢原材料正火态金相组织

（3） 35钢原材料退火态金相组织为铁素体＋珠光体, 见图5-68。

图5-68  35钢原材料正火态金相组织 100×

（4） 35钢原材料球化退火态金相组织为铁素体＋球状珠光体,见图5-69。

图5-69  35钢原材料球化退火态金相组织 400×

(5) 45钢原材料正火态金相组织为铁素体＋片状珠光体,，见图5-70(a,b)。

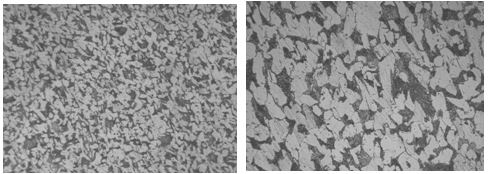

a       100×                         b         400×

图5-70  45钢原材料正火态金相组织
