国检检测欢迎您!

微信公众号|腾讯微博|网站地图

您可能还在搜: 无损检测紧固件检测轴承检测上海综合实验机构

社会关注

钢材遇热时金相组织的改变

返回列表 来源:国检检测 查看手机网址
扫一扫!钢材遇热时金相组织的改变扫一扫!
浏览:- 发布日期:2020-05-29 13:05:32【

钢铁材料在热处理加热和冷却时都有组织转变,这些转变具有一定的规律性,特对部分选取的材料在不同热处理状态下的金相组织特征进行描述。

钢加热时的组织转变

钢加热到Ac1点以上时会发生珠光体向奥氏体的转变,加热到Ac3Accm以上时,便全部转变为奥氏体,这种加热转变过程称为钢的奥氏体化。珠光体转变为奥氏体是一个从新结晶的过程。由于珠光体是铁素体和渗碳体的混合物,铁素体与渗碳体的晶格类型不同,含碳量差别很大,转变为奥氏体必须进行晶格改组和铁碳原子的扩散。下面以共析钢为例说明奥氏体化大致可分为四个过程,如图422所示。

奥氏金相体检测

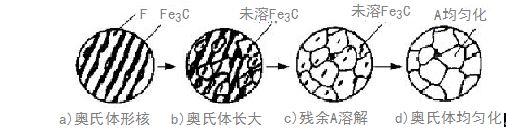

422  奥氏体化的四个过程

A. 奥氏体形核  奥氏体晶核首先在铁素体和渗碳体的相界面上形成的。由于界面上原子排列不规则,原子由于偏离平衡位置处于畸变状态而具有较高的能量,位错密度较高,铁素体和渗碳体的交接处在浓度、结构和能量上为奥氏体形核提供了有利条件。

B. 奥氏体长大  奥氏体一旦形核便通过原子扩散不断长大,在与铁素体接触的方向上,铁素体逐渐通过改组晶胞向奥氏体转化;在与渗碳体接触的方向上,渗碳体不断溶入奥氏体。

C. 残余渗碳体溶解  由于铁素体的晶格类型和含碳量与奥氏体的差别相对较小,铁素体向奥氏体的转变总是先完成。当珠光体中的铁素体全部转变为奥氏体后,仍有少量的渗碳体尚未溶解。随着保温时间的延长,这部分渗碳体不断溶入奥氏体,直至完全消失。

D. 奥氏体均匀化  残余渗碳体溶解刚完成的奥氏体晶粒中,碳浓度是不均匀的。原先渗碳体的位置,碳浓度较高;原先铁素体的位置,碳浓度较低。因此,必须保温一段时间,通过碳原子的扩散获得成分均匀的奥氏体。这就是热处理应该有一个保温阶段的原因。

对于亚共析钢与过共析钢,若加热温度没有超过Ac3Accm,而在稍高于Ac1停留,只能使原始组织中的珠光体转变为奥氏体,而先共析铁素体或二次渗碳体仍将保留,只有进一步加热至Ac3Accm以上并保温足够时间,才能得到单相的奥氏体。

奥氏体晶粒的长大及控制  如果加热温度过高或者保温时间过长,将会促使奥氏体晶粒粗化,使得热处理后室温下钢发生晶粒粗大,降低钢的力学性能。

微信关注图

最新资讯文章
