钢材在不同热处理状况下的金相组织展现

返回列表 来源:国检检测 查看手机网址
扫一扫!钢材在不同热处理状况下的金相组织展现扫一扫!
浏览:- 发布日期:2020-06-01 13:35:55【

钢铁材料不同热处理状态下的金相组织,其中一种组织采用两张图片者,其放大倍数分别为100倍(a)和500倍(b)。

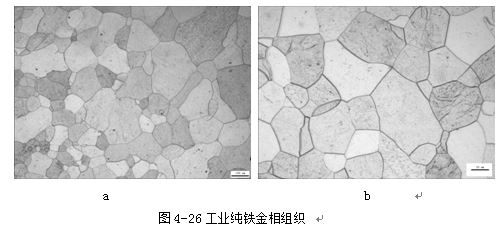

工业纯铁退火后的金相组织,见图4-26。

工业纯铁金相组织

说明:工业纯铁 退火状态 白色等轴多边形晶粒为铁素体,深色线为晶界。

碳钢的退火

(1)15钢退火金相组织,见图4-27。

碳钢退火金相组织

说明:15钢  退火状态 铁素体+极少量珠光体

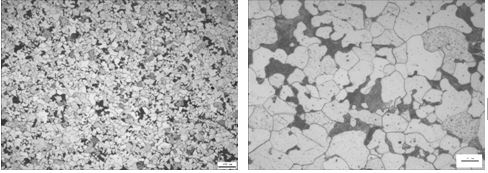

(2) 20钢退火后的金相组,见图4-28。

钢退火金相组织

a                                                                                                               b

图4-28 20钢退火金相组织

说明:20钢退火组织白色晶粒铁素体+深色块状珠光体(高倍可见层状结构)

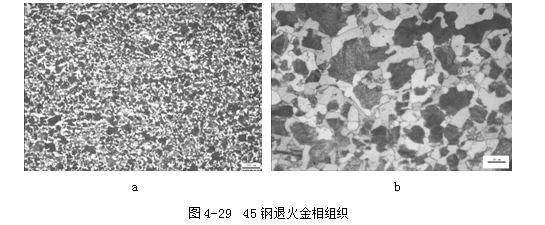

(3)45钢退火金相组织,见图4-29。

45钢退火金相组织

说明:45钢退火状态 白色晶粒为铁素体,深色块状为珠光体

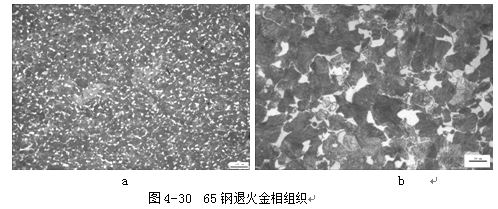

65钢退火金相组织

说明:65钢  退火状态 大部分的深色组织为珠光体,白色为铁素体。

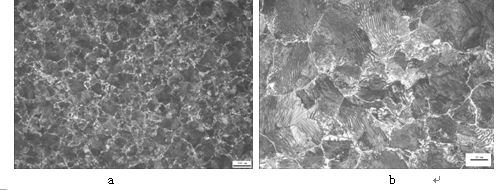

(5) T12钢退火后的金相组织,见图4-31。

t12钢退火金相组织

图4-31   T12钢退火金相组织

说明:T12 钢  退火状态 基体为珠光体,晶界白色网状物为二次渗碳体

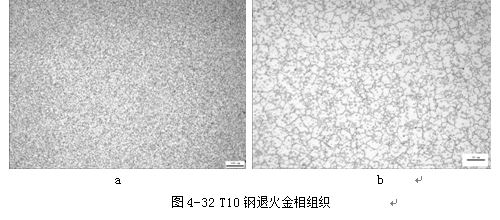

(6) T10钢球化退火金相组织,见图4-32。

T10钢退火金相组织


说明:T10钢  球化退火状态  基体为铁素体,球状颗粒为渗碳体

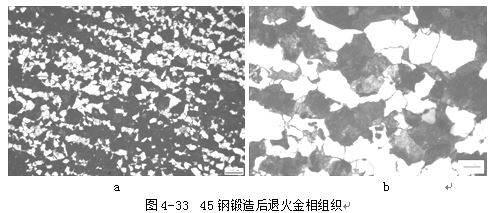

(7) 45钢锻造后退火金相组织,见图4-33。

钢锻造后退火金相组织


说明:45钢 锻造退火状态 白色块状铁素体和黑色块状珠光体,带状组织

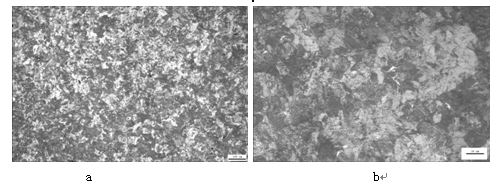

T8钢正火金相组织,见图4-34。


t8钢正火金相组织

图4-34  T8钢正火金相组织

说明:T8钢  正火状态  细珠光体,片层间距小。
