钢六角头螺栓热处理缺陷断裂的断口形貌

返回列表 来源:国检检测 查看手机网址
扫一扫!钢六角头螺栓热处理缺陷断裂的断口形貌扫一扫!
浏览:- 发布日期:2020-07-06 17:38:27【

SWRCH35K钢六角头螺栓热处理缺陷断裂的断口形貌

    螺栓安装时断裂,断口左侧有一圆弧形区域,表面锈蚀严重,该区域约占整个断面面积的二分之一。断面右侧为一斜断面,呈金属色。断面能谱分析,锈蚀圆弧处氧含量较高,该裂纹可确定为淬火裂纹,见图9-61和图9-62。

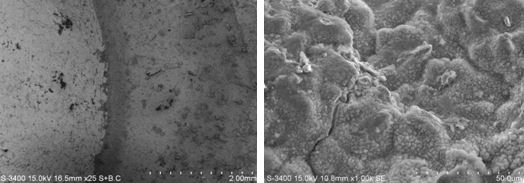

 断面扫描微观形貌形貌 氧化圆弧区微观形貌形貌

图9-61  断面扫描微观形貌形貌          图9-62 氧化圆弧区微观形貌形貌

(2)35K钢六角头螺栓热处理缺陷断裂的断口形貌

六角头螺栓表面镀黄锌,在使用中断裂。断口位于头下,断口部分断面因锈蚀颜色较深,其左侧部分断口颜色较浅,为纤维状新鲜断口,呈金属本色。颜色较深的锈蚀断面发现Zn、Cl等元素,说明表面处理前已有裂纹,裂纹为热处理裂纹,见图9-63和图9-64。

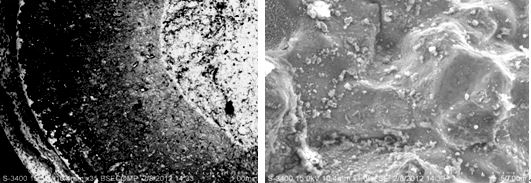

 图9-63断面低倍形貌图9-64 断面微观形貌

图9-63断面低倍形貌                        图9-64 断面微观形貌

(3)35钢六角头螺栓热处理缺陷断裂的断口形貌

镀锌螺栓在安装扭矩值不大的情况下在近头下圆角处断裂,断口一侧呈平滑月牙状区域,有褐色物质覆盖,有被腐蚀的晶界和晶间裂纹,无明显塑性变形,微观形貌以韧窝为主。能谱分析有锌元素,表明镀锌前裂纹已存在,电镀时含锌溶液浸入所致,该裂纹可确定为淬火裂纹,见图9-65、图9-66、图9-67和图9-68。

晶间裂纹形貌

(4)65Mn钢鞍形弹簧垫圈因回火脆性断裂断口形貌

弹簧垫圈安装时垫圈开裂,断口微观形貌呈解理/准解理特征,伴有少量韧窝和沿晶二次裂纹。65Mn钢淬火后在380℃左右回火易产生回火脆性,断口微观形貌说明垫圈发生回火脆性断裂,见图9-69。

回火脆性断裂断口形貌

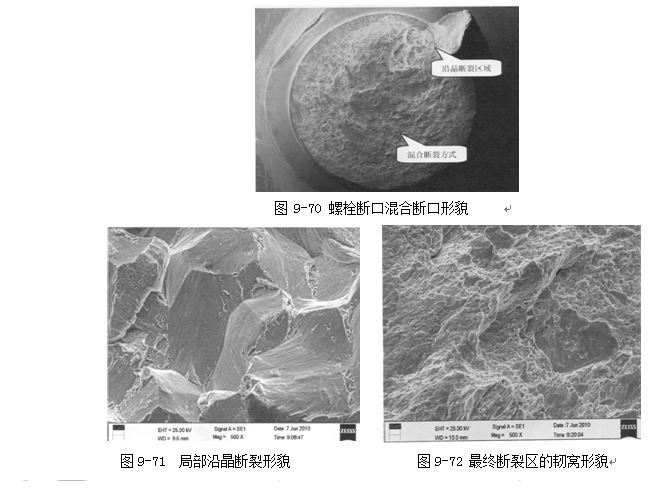

(5)1Cr11Ni2W2MoV不锈钢螺钉断口形貌

螺钉服役时承受拉伸扭转复合载荷,断口在圆周边缘应力集中处形核,由圆周向中心扩展,宏观塑变明显,局部存在沿晶断裂区,最终在近中心位置形成跨螺纹断裂台阶。该断口存在有一定面积的沿晶断裂区,局部晶界已弱化存在脆性断裂区,可能是回火脆性造成,见图9-70、图9-71和图9-72。

螺栓断口混合断口形貌
