高强度螺栓污染组织金相分析

TC4钛合金高强度螺栓，强度要求≥1100MPa。热处理采用真空炉固溶，淬火水冷，时效后强度≥1100MPa。但在热处理过程中如果操作不当，或因设备问题，螺栓表面容易产生氧污染，使螺栓报废，所以，钛合金高强度螺栓热处理后要进行氧污染检查。

TC4钛合金高强度螺栓为α+β两相组织，表面无氧污染的金相组织为表层α均匀分布，α数量与心部基本相同。表面有氧污染的金相组织，表层α分布不均匀，α数量与心部不相同，表层α数量增加很多；α数量增加的表层硬度也比心部硬度高。根据螺栓表层α数量增加的多少，判定氧污染的严重程度。

TC4钛合金螺栓表面无氧污染的金相组织见图8-35和见图8-36，表面轻微氧污染的金相组织见图8-37和图8-38，表面严重氧污染的金相组织见图39和图40，螺纹处表面氧污染的金相组织见图8-41和图8-42.

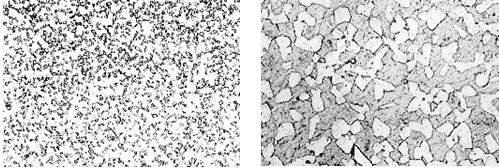

图8-35  无氧污染的合格组织                 图8-36 无氧污染的合格组织 500×

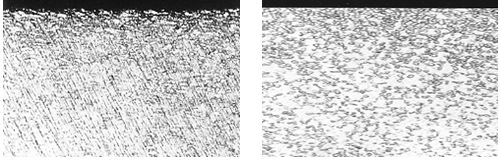

图8-37 轻微氧污染组织                    图8-38 轻微氧污染组织

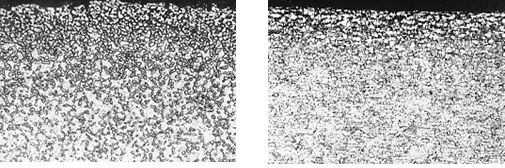

图8-39  严重氧污染组织                    图8-40  严重氧污染组织

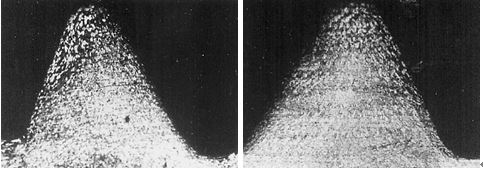

图8-41 螺纹表面氧污染组织50×        图8-42  螺纹表面氧污染组织 50×
