钢铁回火金相组织介绍

     钢铁材料不同退火热处理状态下的金相组织，其中一种组织采用两张图片者，其放大倍数分别为100倍（a）和500倍（b）。

碳钢、合金钢淬火回火

（1）高速钢淬火＋回火金相组织，见图4-41。

说明：高速钢淬火回火状态  黑色回火马氏体基体+白色颗粒状碳化物

 Cr15钢淬火回火的金相组织，见图4-42。

图 4-42  GCr15淬火回火金相组织400×

说明：GCr15钢  正常淬火回火状态  回火马氏体、未溶碳化物颗粒及残余奥氏体。黑色区是高温区形成的隐晶马氏体；白色区是低温区隐晶马氏体

40Cr钢淬火低温回火的金相组织，见图4-43。

图4-43  40Cr钢淬火低温回火金相组织  500×

说明：40Cr钢 淬火低温回火状态  形态退化的板条马氏体，晶粒粗大。

40Cr钢淬火高温回火的金相组织，见图4-44。

说明：40Cr钢  850℃淬火油冷后600℃回火  保留马氏体位向的回火索氏体组 属正常调质处理组织

 45 钢淬火高温回火金相组织，见图4-45。

说明：45 钢  调质处理状态  均匀细小的保持马氏体位向的回火索氏体。

不锈钢固溶处理

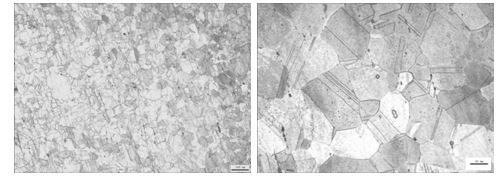

1Cr18Ni9Ti不锈钢固溶处理金相组织，见图4-46。

                                                                                                  a                                                                                            b

图4-46  不锈钢固溶处理金相组织

说明：1Cr18Ni9Ti不锈钢  固溶处理状态  奥氏体部分晶粒中有孪晶
