高温合金螺栓常见金相分析

返回列表 来源:国检检测 查看手机网址
扫一扫!高温合金螺栓常见金相分析扫一扫!
浏览:- 发布日期:2020-06-02 15:44:36【

紧固件用高温合金原材料的热处理大多采用退火或固溶处理,处理后原材料硬度较低,适合头部成型和机械加工,头部成型和机械加工后进行时效处理,时效处理后强度和硬度达到技术要求,其金相组织要求是检查晶粒度。

(1) A286合金原材料金相组织,晶粒度为6~7级,见图5-50。

图5-50 A286原材料金相组织100×

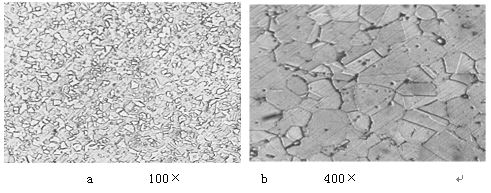

(2)GH2132合金原材料金相组织,晶粒度为8~9级,见图5-51(a,b)。

GH2132原材料金相组织

5-51 GH2132原材料金相组织

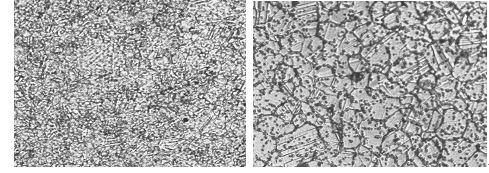

(3) GH80A原材料金相组织,晶粒度为5~6级,见图5-52(a,b)。

GH80A合金原材料金相组织

图5-52 GH80A原材料金相组织

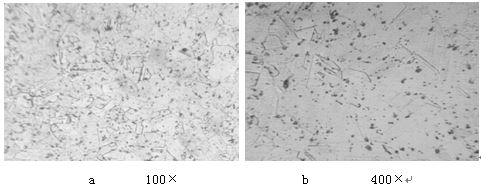

(4)GH141合金原材料金相组织,晶粒度为8~9级,见图5-53(a,b)。

GH141合金原材料金相组织

a        100×                   b          400×

图5-53  GH141合金原材料金相组织

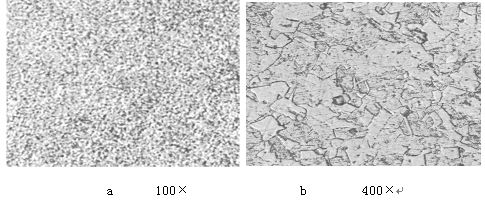

(5) GH3030合金原材料金相组织,晶粒度为8~9级,见图5-54(a,b)。

GH3030原材料金相组织


图5-54   GH3030原材料金相组织

(6)  GH4049合金原材料金相组织,晶粒度为7~8级,图5-55(a,b)。

GH4049原材料金相组织

图5-55    GH4049原材料金相组织

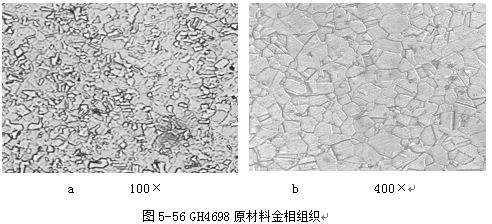

(7)GH4698合金原材料金相组织, 晶粒度为6~7级,见图5-56(a,b)。

图5-56 GH4698原材料金相组织

(8) GH159原材料有冷拉和固溶两种状态金相组织。

冷拉状态金相组织(a),晶粒度为3~4级,见图5-57。

冷拉状态金相组织,晶粒度为8~9级,见图5-58(b、c)。

GH159合金原材料固溶后金相组织

5-58 GH159合金原材料固溶后金相组织

GH159 原材料加工产品后不进行固溶热处理,产品金相组织与原材料相同,性能保持原材料的冷变形强度(1500MPa左右),时效后略有提高。

经固溶热处理后的原材料,金相组织为等轴组织,固溶后的强度与冷变形的强度相比,下降很多,约为1000MPa左右。

(9)GH4169合金原材料金相组织,晶粒度为8~9级,见图5-59。

GH4049原材料金相组织

图5-59  GH4169原材料金相组织

(10)GH738合金原材料金相组织,晶粒度为6~7级,图5-60。

图5-60 GH738原材料金相组织

               图5-60 GH738原材料金相组织
