国检检测欢迎您!

微信公众号|腾讯微博|网站地图

您可能还在搜: 无损检测紧固件检测轴承检测上海综合实验机构

社会关注

结构钢螺栓的金相分析与热处理工艺

返回列表 来源:国检检测 查看手机网址
扫一扫!结构钢螺栓的金相分析与热处理工艺扫一扫!
浏览:- 发布日期:2020-06-01 16:15:29【

结构钢螺栓

(1) 30CrMnSiA螺栓

A. 30CrMnSiA螺栓,调质金相组织为回火索氏体,见图5-1。

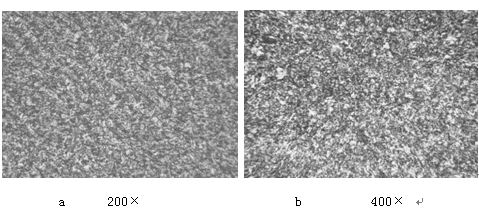

30CrMnSiA螺栓调质后的金相组织

图5-1 30CrMnSiA螺栓调质后的金相组织

B. 30CrMnSiA螺栓热处理工艺

淬火:盐浴加热,900℃ 10min

回火:碱浴或硝盐浴加热,500℃ 40min,水冷

(2)  40CrNiMoA螺栓

A. 40CrNiMoA螺栓调质金相组织为回火索氏体,见图5-2。

40CrNiMoA合金螺栓调质金相组织400×


图5-2   40CrNiMoA合金螺栓调质金相组织400×

B. 40CrNiMoA螺栓热处理工艺

淬火:盐浴加热,850℃ 10min,油冷

回火:碱浴加热,530℃  40min,水冷


(3)  18Cr2Ni4WA螺栓

A. 18Cr2Ni4WA螺栓产品金相组织为回火索氏体,见图5-3(a,b)。

 18Cr2Ni4WA螺栓调质金相组织

图5-3   18Cr2Ni4WA螺栓调质金相组织

B. 18Cr2Ni4WA螺栓热处理工艺

淬火:真空炉加热,860℃×60min,油冷

回火:真空炉加热,550±20℃×120min,气冷

(4)  ML16CrSiNiA螺栓金相组织和热处理工艺

A.  ML16CrSiNiA螺栓金相组织为回火索氏体,见图5-6。

 ML16CrSiNiA螺栓调质金相组织400×

B.  ML16CrSiNiA螺栓热处理工

淬火:真空炉加热,925℃  80min,油冷

回火:真空炉加热,460℃  120min,油冷

微信关注图

最新资讯文章
