简析抗震支架检测项目及相应技术要求

返回列表 来源:国检检测 查看手机网址
扫一扫!简析抗震支架检测项目及相应技术要求扫一扫!
浏览:- 发布日期:2020-09-17 14:52:51【

抗震支架的检测是一个多学科综合性的检测。其检测项目主要涉及到了尺寸、外观、镀层厚度以及结构件的载荷性能、耐火性能项目、腐蚀性能分析,疲劳检测项目等共9大类型的检测领域。


目前抗震支架在全国通用的检测标准是GB/T37267.这一个标准的检测范围涵盖的抗震支架性能最重要的九大领域检测。想要通过这一标准的国家认可,需要第三方形式检验机构出具相关的具有资质盖章的形式检验报告。下面来具体介绍一下九大检测项目。

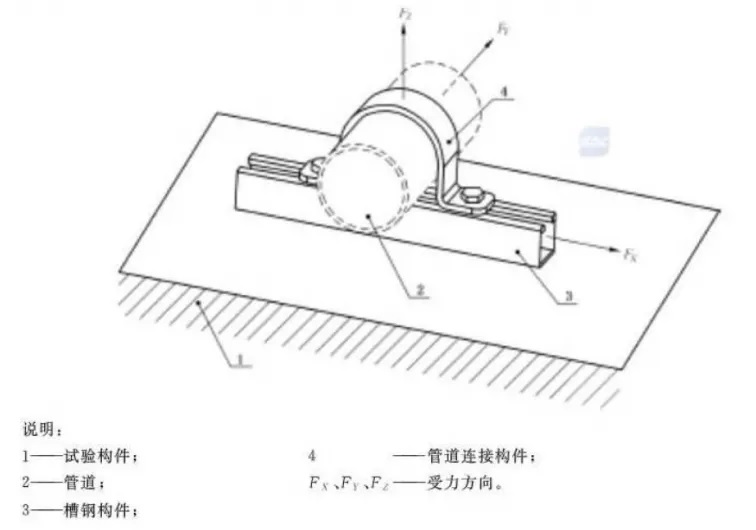

管道连接构件荷载性能:

管道连接构件荷载性能


标准:额定荷载下不应产生明显形变,1.5倍额定荷载下不应产生滑脱。


方法:在额定荷载Fx、Fy或Fz的作用力下,保持1min,不应产生明显形变;继续施加1.5倍额定荷载作用力下,不应产生滑脱。该试验属于破坏性试验。

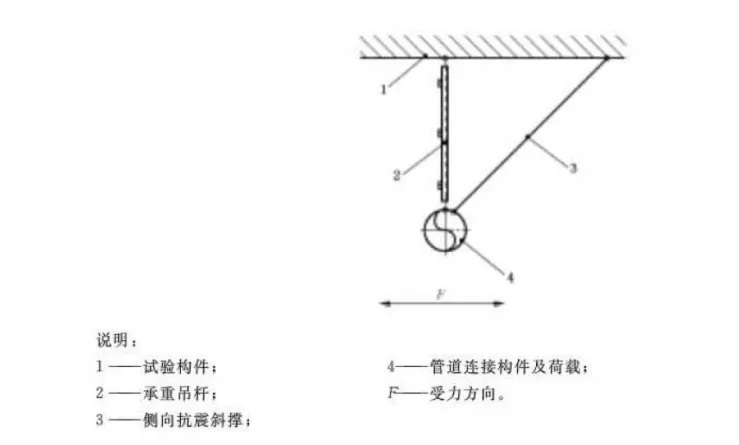

疲劳性能:

抗震支架疲劳性能检测


标准:经过200万次疲劳试验,试验后组件应无裂纹、明显变形及脱离等现象。


方法:破坏性试验。抗震支吊架安装在疲劳试验机台上悬空状态,在管道连接件处施加幅值为20.4KG,频率为3Hz的正弦波。

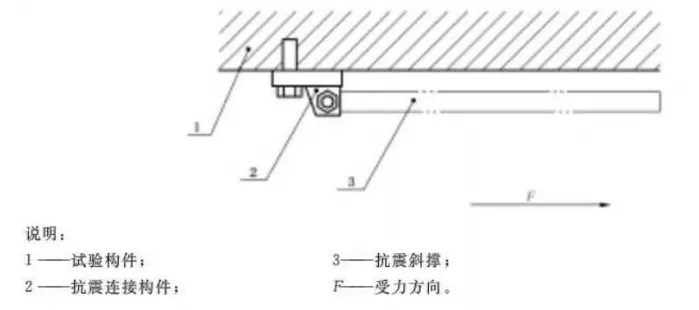

抗震连接构件荷载性能:

抗震连接构件荷载性能


标准:额定荷载下不应产生明显形变,1.5倍额定荷载下不应产生滑脱。


方法:在额定荷载作用力下,保持1min,不应产生明显形变;继续施加1.5倍额定荷载作用力,不应产生滑脱。该试验属于破坏性试验。

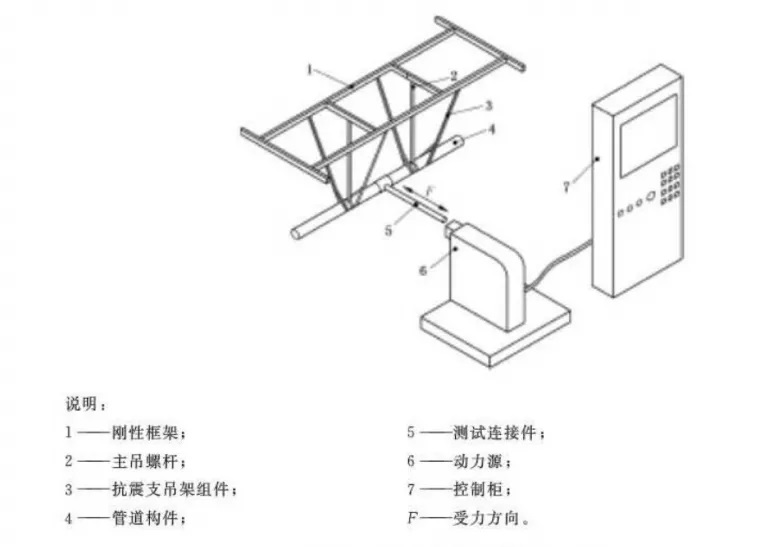

循环加载性能:

抗震支架循环加载性能检测



标准:经试验后位移不应大于50mm。


方法:加载频率为0.1Hz,经过15次相同荷载加载后,继续受到前次加载幅值的(15/14)1/2次方 递增循环荷载,递增荷载不应低于35次。该试验属于破坏性试验。



防腐性能


标准:在中性盐雾试验后,不应出现红锈。


方法:破坏性试验。(按照GB/T 10125规定)

(1)电镀,不应低于90h的中性盐雾试验。

(2)热浸镀,不低于480h的中性盐雾试验。

(3)锌铬涂层,不低于1200h的中性盐雾试验。

(4)环氧喷涂,不低于1200h的中性盐雾试验。

(5)不锈钢,不低于3600h的中性盐雾试验。





从CJ/T 476-2015《建筑机电设备抗震支吊架通用技术条件》可看出,抗震支架型式试验项目比出厂试验项目多,且型式检验显然更加严格和苛刻。




耐火性能



标准:耐火时间不低于180min,试验后组件不应出现断裂、明显变形及脱离等现象。


方法:破坏性试验。抗震支吊架组装后在管道连接件处施加幅值为20.4KG的作用力,按照GB/T 9978.1规定进行耐火试验。
