铝合金铆钉半成品金相分析

2A01铝合金铆钉

（1） 2A01铝合金铆钉半成品与成品，见图6-57

图6-57  铆钉形貌实物形貌

（2） 2A01铝合金铆钉半成品金相组织

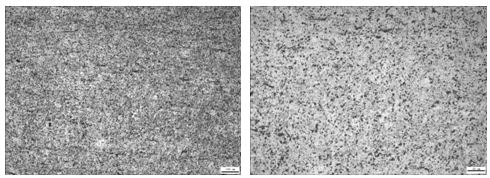

2A01铝合金铆钉半成品金相组织，见图6-58。

a   100×                             b  200×

图6-58   2A01铝合金铆钉半成品的金相组织

（3）2A01铝合金铆钉成品金相组织与热处理工艺

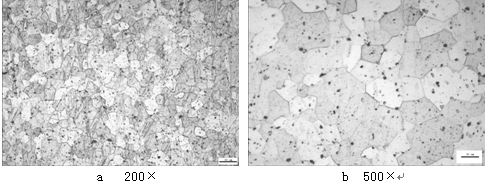

2A01铝合金铆钉成品金相组织，见图6-59。

图6-59  2A01铝合金铆钉成品的金相组织

2A01铝合金铆钉成品热处理工艺：

固溶：铝合金淬火炉  498℃  45min

时效：自然时效   96h
