六角头圆柱螺栓断裂金相分析

返回列表 来源:国检检测 查看手机网址
扫一扫!六角头圆柱螺栓断裂金相分析扫一扫!
浏览:- 发布日期:2020-06-23 13:08:32【

金相分析

将断裂螺栓沿轴向剖开制成金相试样,用4%硝酸酒精溶液腐蚀,其螺纹底部无折叠缺陷,牙顶有轻微折叠,表面碳势正常,如图12-8所示。

图12-9 所示为螺栓心部组织,为回火索氏体和少量铁素体。

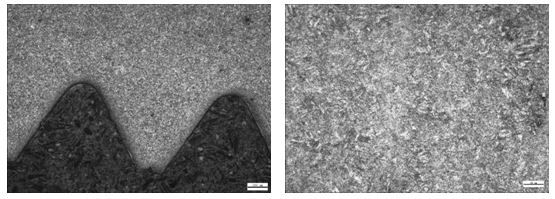

螺纹处表层金相组织 螺栓心部金相组织

图12-8  螺纹处表层金相组织                图12-9 螺栓心部金相组织

螺栓断口无宏观塑性变形,断口微观形貌以冰糖状沿晶断裂为主,晶面上有大量鸡爪痕撕裂纹,为典型的氢脆断口形貌;结合氢含量检测可判定该螺栓断裂性质为氢致延迟断裂。

氢脆断裂是紧固件产品失效比较常见的形式,零件在低于材料屈服极限的静应力作用下导致的突发断裂,具有极大的破坏性,它是由于氢渗入金属内部导致的损伤。

对断裂残件进行氢含量测定,该螺栓材质中氢含量较高,且边缘高于心部,说明已有大量氢渗入螺栓内部。

对于12.9级高强度螺栓,氢含量达到6ppm以上就有可能引发氢脆,而该螺栓氢含量已远高于氢脆敏感值。

影响氢脆的因素主要有:钢的含碳量、显微组织、钢的强度及所受应力等。钢的强度越大,所受应力越大则氢脆敏感性就越高,特别是12.9级高强度螺栓,其氢脆敏感性远高于10.9级螺栓。

断口附近螺纹面上局部氧化层剥落处可见针孔状形貌,说明螺栓曾被酸性介质腐蚀,导致氢渗入其中,这是导致螺栓氢脆断裂的根本原因。此外,通过分析还发现螺栓氢浓度较高,说明螺栓经过长时间渗氢和氢扩散过程。

根据以上分析,可以得出如下结论与启示:

(1) 螺栓的断裂性质是氢致延迟断裂。

(2) 建议厂商及使用方追溯螺栓生产、使用流程,排查可能接触酸性介质的环节。

(3)  建议在生产和使用过程中,高强度结构钢螺栓避免接触酸性介质。

  (4) 如果使用环境可能接触酸性介质,建议选用不锈钢螺栓。
