热处理螺栓断口形貌金相分析

返回列表 来源:国检检测 查看手机网址
扫一扫!热处理螺栓断口形貌金相分析扫一扫!
浏览:- 发布日期:2020-07-31 15:35:08【

(1)GH141高温合金螺栓早期断裂断口形貌

螺栓热处理之后进行拉力试验时发生早期断裂,试验不合格。电镜扫描断口有沿晶断裂与二次裂纹,晶界平直,晶界加宽,晶界有脆性相析出,使螺栓早期断裂,见图9-87、图9-88、图9-89、图9-90和图9-91。

图9-87断口的宏观电镜组织


图9-87断口的宏观电镜组织

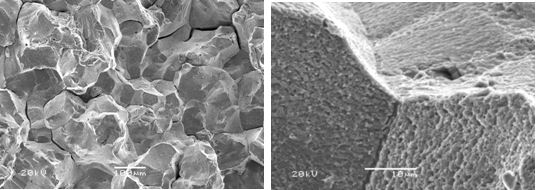

图9-88 沿晶断口与二次裂纹形貌 图9-89 (图9-88)局部放大

图9-88  沿晶断口与二次裂纹形貌       图9-89 (图9-88)局部放大

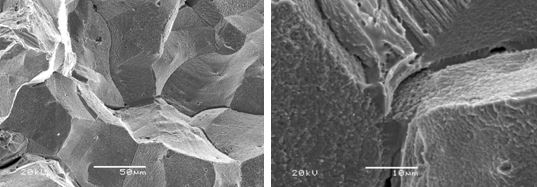

图9-90沿晶断口与二次裂纹形貌图9-91(图9-90)局部放大

图9-90沿晶断口与二次裂纹形貌        图9-91(图9-90)局部放大

(2) GH141高温合金螺栓沿晶开裂断口的形貌

螺栓断裂断口呈沿晶开裂特征,原因是热处理操作不当,使螺栓在时效时晶界析出脆性相,弱化了晶界,造成螺栓在应力作用下沿晶开裂,见图9-92和9-93。

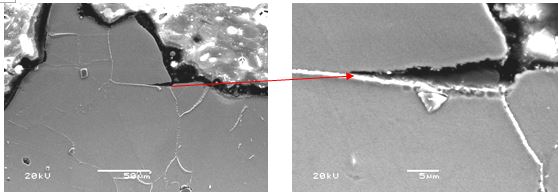

图9-92 螺栓沿晶开裂的形貌 图9-93 沿晶开裂放大

图9-92  螺栓沿晶开裂的形貌            图9-93 沿晶开裂放大
