国检检测欢迎您!

微信公众号|腾讯微博|网站地图

您可能还在搜: 无损检测紧固件检测轴承检测上海综合实验机构

社会关注

紧固件夹杂缺陷金相分析

返回列表 来源:国检检测 查看手机网址
扫一扫!紧固件夹杂缺陷金相分析扫一扫!
浏览:- 发布日期:2020-07-31 14:48:14【

紧固件及用材中常见的夹杂物缺陷,主要为颗粒球状氧化物、长条状的硫化物、不规则的多边形硅酸盐夹杂物等。判定标准为《GB/T 10516-2005 钢中非金属夹杂物含量的测定方法》。根据判定标准对螺栓的纵向剖面进行夹杂物评定。

(1) 42CrMo钢螺栓的氧化物夹杂

采用《GB/T 10516-2005 》标准,钢中非金属夹杂物含量的测定方法,对42CrMo钢螺栓纵向剖面进行夹杂物检查与评定。

夹杂物主要为颗粒球状氧化物, 标准判定:DS类(单颗粒球状类)为2.5级;D类(球状氧化物)粗系2级,细系2级,见图8-100。

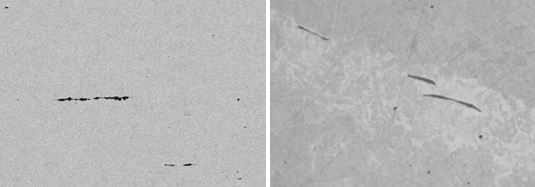

图8-100 氧化物夹杂 图8-101 硫化物夹杂和氧化物夹杂

图8-100 氧化物夹杂                图8-101 硫化物夹杂和氧化物夹杂

(2)40Cr钢紧固件的硫化物和氧化物夹杂

对40Cr钢螺栓进行夹杂物检查,夹杂物主要为硫化物夹杂、氧化物夹杂。根据《GB/T 10516-2005 》标准对螺栓纵向剖面夹杂物判定:A类(硫化物夹杂、细系)2级;D类球状氧化物夹杂为1.5级。见图8-101。

(3)螺栓常见的氧化物夹杂

紧固件用材氧化物夹杂(颗粒状、球状)根据标准《GB/T 10516-2005 钢中非金属夹杂物含量的测定方法》判定,见图8-102。

图8-102 氧化物夹杂

                       图8-102 氧化物夹杂

(4) 35K螺栓用材中的硫化物夹杂

紧固件用材的夹杂物检查中,硫化物夹杂的现象一般少于氧化物。35K螺栓的夹杂物为硫化物夹杂,根据《GB/T 10516-2005》标准 ,钢中非金属夹杂物含量的测定方法对硫化物夹杂进行判定,硫化物夹杂见图8-103、图8-104。

图8-103 硫化物夹杂 图8-104 硫化物夹杂

     图8-103  硫化物夹杂                     图8-104    硫化物夹杂

微信关注图


最新资讯文章
