热工艺高锁螺栓金相分析

(1)30CrMnSiA高锁螺栓成品与半成品，见图6-23。

图6-23  结构钢紧固件成品与半成品形貌实物形貌

（2） 30CrMnSiA高锁螺栓热处理后的金相组织与热处理工艺

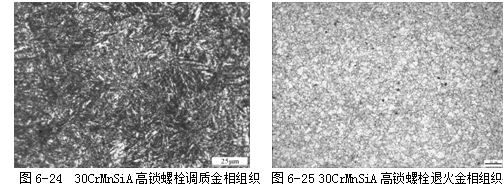

30CrMnSiA高锁螺栓热处理后的金相组织为回火索氏体组织，见图6-24。

30CrMnSiA高锁螺栓热处理工艺：

淬火：盐浴炉  900℃ 18min 油冷

回火：碱浴炉  480℃ 30min 水冷

(3)  30CrMnSiA高锁螺栓未热处理的金相组织

30CrMnSiA高锁螺栓未热处理金相组织为原材料退火组织铁素体＋珠光体，见图6-25。
