钛合金螺栓金相组织分析

TC4、TC6、TC16等钛合金螺栓的金相组织都为α＋β两相组织，退火组织的α量多，热处理固溶＋时效后的α量比退火组织的α量要少一些。

(1)  TC4钛合金螺栓

A.  TC4钛合金螺栓金相组织为α＋β，见图5-24（a  100×，b 500×）。

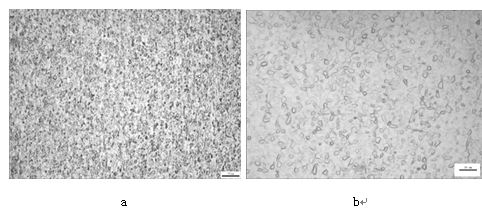

图5-24  TC4螺栓固溶时效金相组织

B. TC4钛合金螺栓热处理工艺

退火：780℃  2h，氩气或氮气冷却

固溶：955℃  1h，流动净水冷却

时效：540℃  6h，氩气或氮气冷却

(2) TC6钛合金螺栓

A. TC6钛合金螺栓退火金相组织为α＋β，见图5-25。

图5-25 TC6钛合金螺栓退火金相组织100×

B.  TC6钛合金螺栓热处理工艺

等温退火：870℃ 1h，随炉冷至650℃保温2 h，氮气冷却

(3) TC16钛合金螺栓

A. TC16钛合金螺栓金相组织为α＋β，见图5-26 （a、b、c）。

B. TC16钛合金螺栓热处理工艺

退火：780℃  2h，氩气或氮气冷却

固溶：800℃  1.5h，流动净水冷却

时效：540℃  8h，氩气或氮气冷却
