特种不锈钢螺栓金相分析

1Cr12Ni2WMoVNb两种螺栓实物，见图6-30。

图6-30  2种不锈钢螺栓实物形貌

（2）1Cr12Ni2WMoVNb未热处理螺栓金相组织

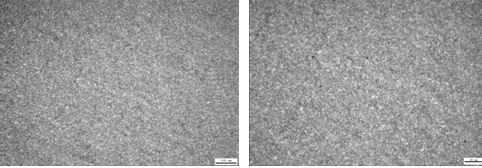

1Cr12Ni2WMoVNb未热处理半成品螺栓金相组织为退火组织，见图6-31。

             a   100×                           b  200×

      图6-31  1Cr12Ni2WMoVNb未热处理半成品螺栓金相组织

（3）1Cr12Ni2WMoVNb 成品螺栓金相组织与热处理工艺

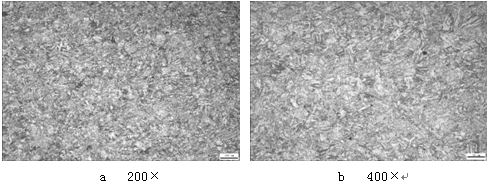

1Cr12Ni2WMoVNb成品螺栓金相组织为回火索氏体组织，见图6-32。

                                                                                             图6-32  1Cr12Ni2WMoVNb 螺栓淬火回火金相组织

1Cr12Ni2WMoVNb螺栓热处理工艺：

淬火： 1150℃ 90 min  油冷

回火： 580℃  2.5h    空冷
