特种成品螺母热处理后金相组织分析
（1）1Cr11Ni2W2MoV螺母成品见图6-37
图6-37 螺母成品形貌
(2) 螺母热处理后的金相组织

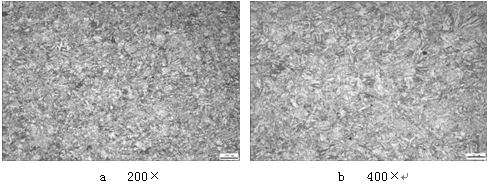

1Cr11Ni2W2MoV螺母调质金相组织为回火索氏体组织，见图6-38。
图6-38 1Cr11Ni2W2MoV螺母淬回火金相组织
1Cr11Ni2W2MoV螺母热处理工艺：
淬火：真空油淬炉 1000℃ 85 min 淬火
回火：真空回火炉 580℃ 2 h 回火
下一篇：高温合金12角螺栓金相分析
上一篇：成品圆柱销热处理金相分析
