特种钢螺栓裂纹材料金相分析

35钢六角螺栓原材料表面裂纹

35钢六角法兰面螺栓法兰面冷镦开裂，经检查发现因原材料有小的表面裂纹，在冷镦时法兰面变形较大而扩大，原材料表面小裂纹缺陷，见图8-82。

40Cr钢螺栓因硫化物夹杂引起的内部裂纹

40Cr钢螺栓抗拉强度低，检查发现由内部存在较大的硫化物夹杂，在应力的作用下发展为裂纹。

螺栓硫化物夹杂的抛光试样,见图8-83；

试样腐蚀后见图8-84、图8-85、图8-86。

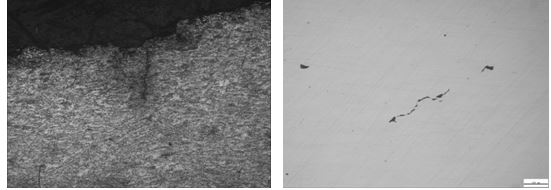

图8-82  螺栓的原材料表面小裂纹                  图8-83   硫化物夹杂

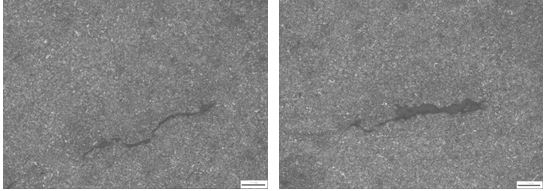

图8-84 硫化物夹杂及内裂纹                图8-85   硫化物夹杂及内裂纹
