特种钢螺栓热锻造金相分析

ML42CrMo钢螺栓热锻造成螺栓头下的锻造裂纹

ML42CrMo螺栓热锻工艺不当造成螺栓头下锻造裂纹。

锻造裂纹边缘伴随有脱碳或氧化，常常有粗晶现象，该裂纹由表及里沿晶扩展，两侧有脱碳，另外，还有多条封闭的裂纹，该裂纹不是淬火裂纹而是锻造裂纹，因为淬火裂纹的两侧无脱碳；并为开口缺陷，由表及里穿晶扩展；而该裂纹不具有淬火裂纹的特点。

锻造裂纹见图 8-45、图 8-46、图 8-47、图 8-48。

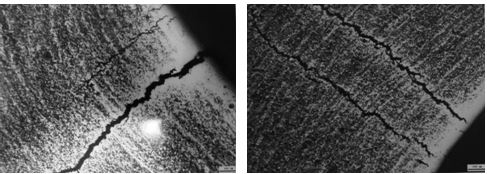

 图8-45  螺栓头下锻造裂纹              图8-46 螺栓头下锻造裂纹

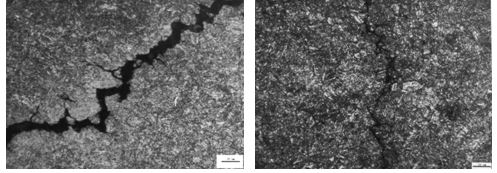

       图8-47 螺栓头下锻造裂纹               图 8-48 螺栓头下锻造裂纹
