特种高温螺母金相组织分析
（1）高温合金GH2696成品螺母，见图6-51
图16-51 GH2696成品螺母实物形貌
（2）高温合金GH2696螺母晶粒度组织与热处理工艺

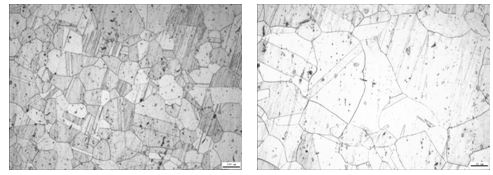

高温合金GH2696螺母热处理后晶粒度为5～6级，见图6-52。
a 100× b 200×
图4-52 GH2696螺母的金相组织
GH2696螺母的热处理工艺:固溶：真空炉 1010℃ 2h 油冷
时效：真空炉 760℃ 16h 空冷+650℃16h 空冷
下一篇：高温合金托板螺母金相分析
上一篇：高温合金12角螺栓金相分析
