特种自锁螺母与镀锌螺栓金相工艺分析

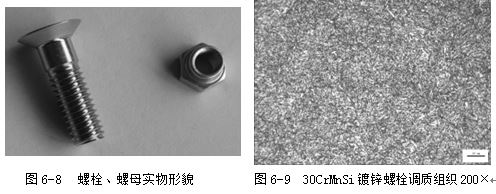

（1） 30CrMnSi镀锌螺栓；30CrMnSi自锁螺母形貌见图6-8。

（2）30CrMnSi镀锌螺栓金相组织与热处理工艺

30CrMnSi镀锌螺栓热处理后的金相组织为回火索氏体组织 ，见图6-9。

30CrMnSi镀锌螺栓热处理：

淬火：盐浴炉900℃  保温10min，油冷；

回火：520℃  保温40min，水冷。

（3） 30CrMnSi自锁螺母金相组织与热处理

30CrMnSi自锁螺母热处理后的金相组织为回火索氏体组织 ，见图6-10

图 6-10 30CrMnSi自锁螺母调质金相组织 100×

30CrMnSi自锁螺母热处理工艺：

淬火：盐浴炉   900℃  18min，

回火： 碱浴炉   500℃  30min
