压弹簧圈金相分析及热处理工艺

（1）压弹簧圈实物见图6-11

图6-11   压弹簧实物形貌

（2）金相组织与热处理工艺

65Si2MnWA弹簧圈热处理后金相组织为回火屈氏体组织，见图6-12。

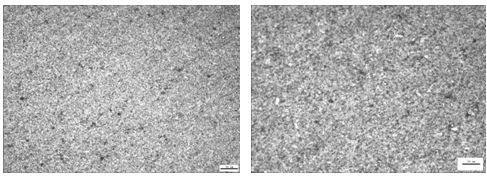

                                                                                               a                                                                                                    b

图6-12 65Si2MnWA压弹簧淬火中温回火金相组织

65Si2MnWA压弹簧热处理工艺：。

淬火：气氛保护炉  850℃  30min 油冷

回火：气氛保护炉  430℃  60min 水冷。
